Описание IEK CLP10-050-300-055-3

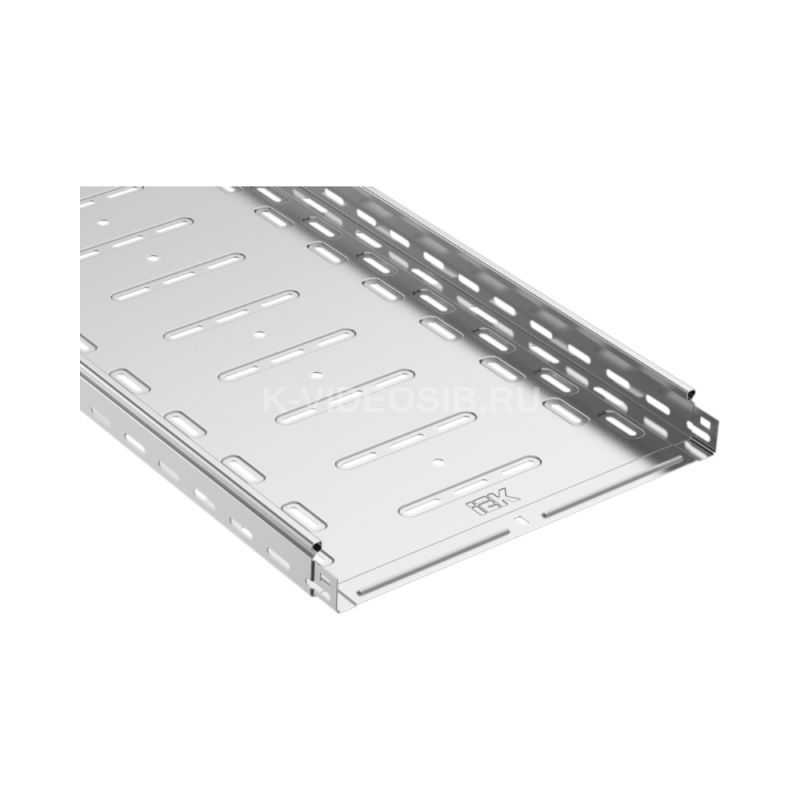

ESCA Лоток перфорированный 50х300х3000-0,55 IEK.

Перфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Прокатные перфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом по ГОСТ 14918-80 или методом погружения готовых изделий в расплав цинка ГОСТ 9.307. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. Лоток перфорированный выпускается по ТУ 27.33.13-002-83135016-2017. По требованиям безопасности изделие соответствует техническому регламенту ТР ТС 004/2011 и ГОСТ Р 52868-2021.

ПРЕИМУЩЕСТВА

• Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
• Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
• Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
• Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Лотки имеют разъемы "Мама"-"Папа", с помощью которых соединяются и прочно фиксируются комплектом соединительным КС М6x10. Стандартная длина лотков 3 метра.

Лоток имеет замок круглой, травмобезопасной формы, который, к тому же, увеличивает механическую прочность лотка в сравнении с прямыми, беззамковыми лотками.

Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок

Технические характеристики IEK CLP10-050-300-055-3

Тип лотка    Перфорированный Ширина, мм    300 Высота, мм    50 Толщина материала, мм    0,55 Длина, мм    3000 Защитное покрытие поверхности    Оцинковка по методу Сендзимира Исполнение для больших расст-усиленный    Нет Перфорация в основании для монтажа    Да НАТО монтажные отверстия    Да Вес, кг на м п    1.67 Вид или марка материала    Прочее Материал    Сталь Перфорированная боковая стенка    Да Модель или исполнение    Интегрированный разъем Подходит для обеспеч целостности цепи    Да Нержавеющая сталь травлёная    Нет Цвет    Светло-серый Номер цвета RAL    7047
