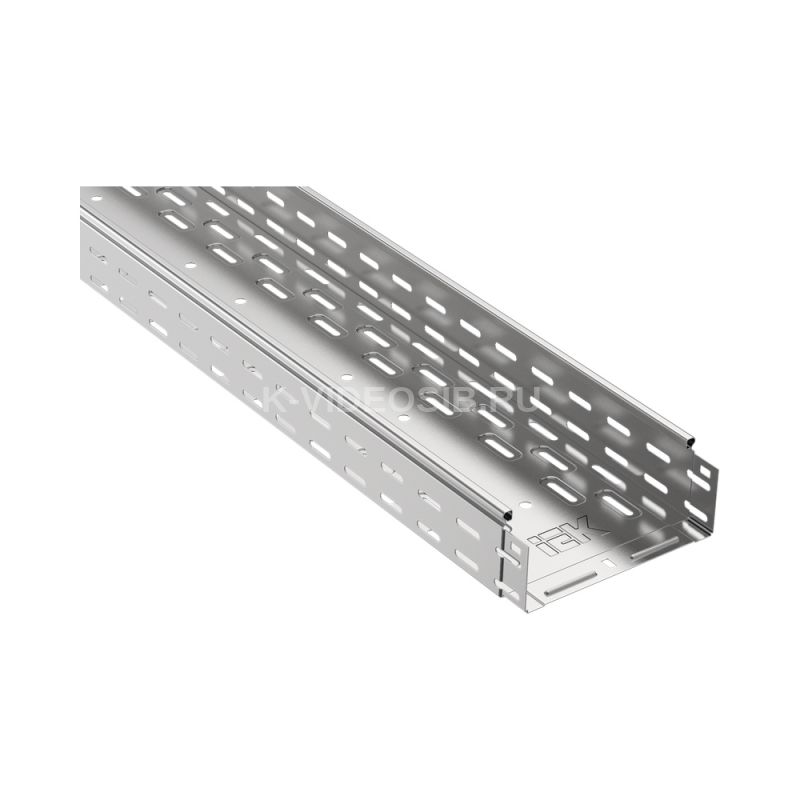

Описание IEK CLP10-080-200-100-3

Прокатные перфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом или методом погружения готовых изделий в расплав цинка. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. По требованиям безопасности изделие соответствует IEC 61537.

Преимущества

• Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
• Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
• Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
• Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных подвесов как сборной конструкции с винтовой и быстрой фиксацией, так и унитарных, конструкция которых состоит из одного элемента.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.

Все лотки и аксессуары соединяются между собой при помощи унифицированного комплекта соединительного КС М6x10. Таким образом, для сборки трассы любой степени сложности необходимо всего три вида метизов. Благодаря квадратному подголовнику, фиксирующему болт из комплекта соединительного КС М6x10, для соединения лотков и аксессуаров нужен только один ключ М10.

Замковые крышки защелкиваются на лоток и монтажные аксессуары простым нажатием без дополнительных фиксаторов. Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы.

Технические характеристики IEK CLP10-080-200-100-3

Тип лотка    Перфорированный Ширина, мм    200 Высота, мм    80 Толщина материала, мм    1 Длина, мм    3000 Защитное покрытие поверхности    Оцинковка по методу Сендзимира Подходит для обеспеч целостности цепи    Да Цвет    Светло-серый Материал    Сталь Модель или исполнение    Интегрированный разъем НАТО монтажные отверстия    Да Нержавеющая сталь травлёная    Нет Вес, кг на м п    2.83 Номер цвета RAL    7047 Перфорация в основании для монтажа    Да Вид или марка материала    Прочее Перфорированная боковая стенка    Да Исполнение для больших расст-усиленный    Нет
