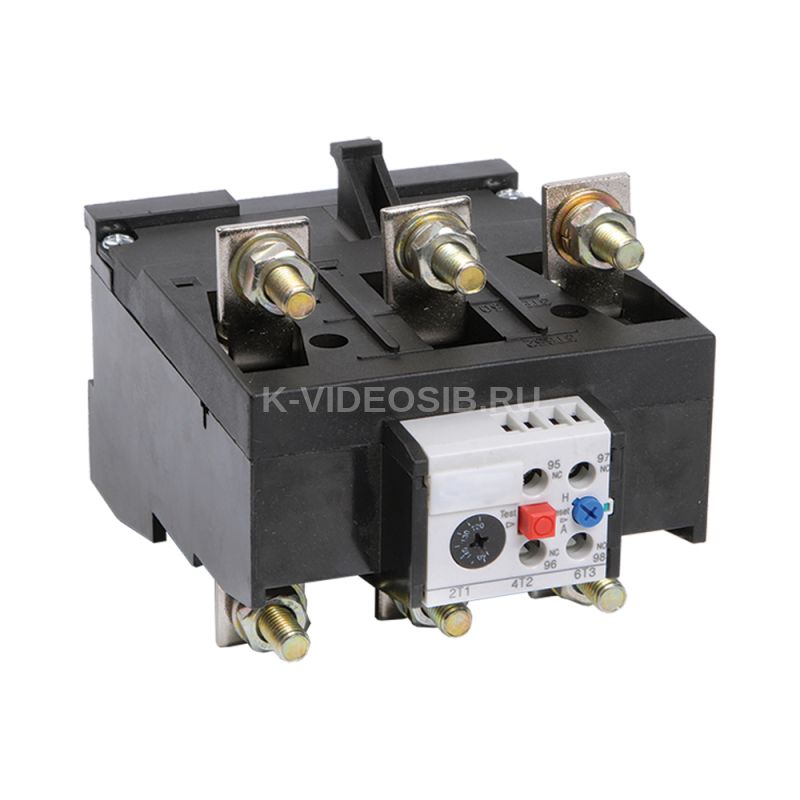

Описание IEK DRT50-0150-0180

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

• Высокая точность срабатывания.
• Удобная регулировка.
• Широкий ассортимент.

Особенности конструкции

О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.

Возможность принудительной остановки контактора.

Наличие поверхности для нанесения маркировки позволяет делать указание на соответствие схеме, что упрощает монтаж.

Наличие кнопки "ТЕСТ" позволяет проверить работоспособность аппарата до его подключения в силовую цепь.

​​​​​​​

Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки.

Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.

Технические характеристики IEK DRT50-0150-0180

Регулируемый диапазон тока, А    150...180 Макс момент затяжки зажимов главн цепи, Нм    15 Класс защиты    Класс 10 Глубина, мм    146.0 Тип подключения силовой электрич цепи    Винтовое соединение Высота, мм    100.0 Вес, кг    ≤ 0,9 Ширина, мм    104.0 Рабочая частота, Гц    0-400 Количество полюсов    3 Ток предохранителя qG, А    250.0 Кол-во вспомогат переключающих контактов    0 Климатическое исполнение    У3 Кол-во вспомогат норм разомкнутых-НО конт    1 Температура эксплуатации, °C    от -25 до +55 Гибкий кабель с наконечником 1 пров-доп конт, мм²    1-4 Номин раб напряжение, В    230; 400; 660 Гибкий кабель с наконечником 2 пров-доп конт, мм²    1-2,5 Доп конт - Момент затяжки, Нм    1.5 Тип монтажа    Непосредственный монтаж / одиночное расположение Кол-во вспомогат норм замкнутых-НЗ конт    1 Гибкий кабель 1 или 2 провода-доп конт, мм²    1-4 Ток предохранителя aM, А    200 Номин напряжение изоляции Ui, В    1000 Номин импульсное напряжение, кВ    8
