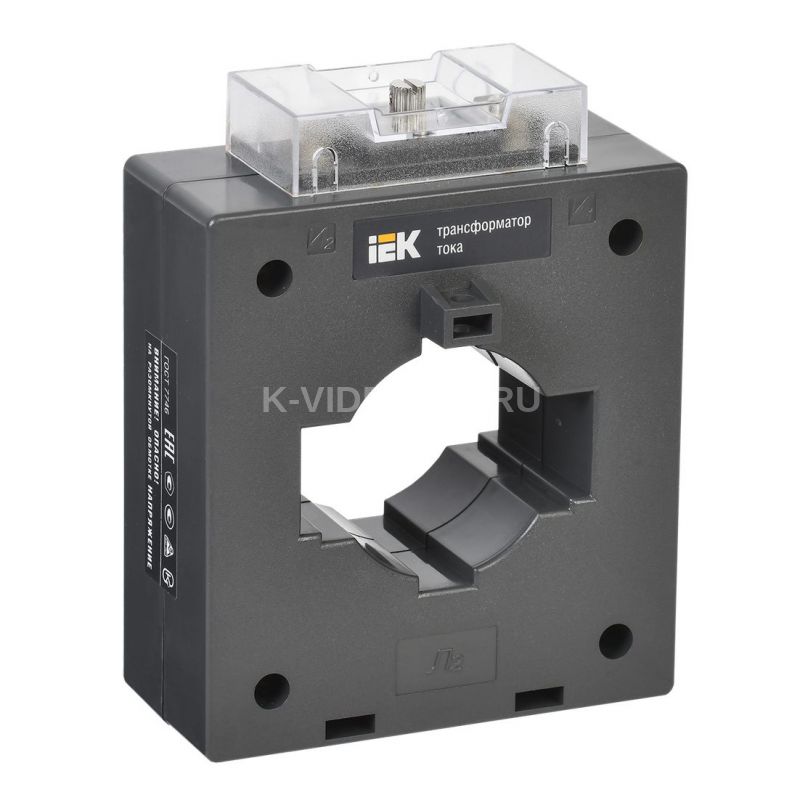

Описание IEK ITT60-3-15-1250

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

ПРЕИМУЩЕСТВА

• Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
• Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
• В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
• Межповерочный интервал 5 лет.

• Особенности конструкции



  Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.



  Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.



  Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.



  Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.

Технические характеристики IEK ITT60-3-15-1250

Первичный номин ток, А    1250 Вторичный номин ток, А    5 Класс точности    0,5S Макс диаметр кабеля, мм    60 Вторичное подключение    Разъемное (штекерное) соединение С медной шиной    Да Ширина проёма, мм    32 Высота проема, мм    37 Номин напряжение, В    660 Модель или исполнение    Преобразователь тока с первичной обмоткой Степень защиты - IP    IP20 Калиброванный    Да Климатическое исполнение    УХ3 Класс точности    0,5S Фактор ограничения перенапряжения    FS 5 Номин частота, Гц    50 Установка на защёлках    Нет Номин вторичная полная мощность, ВА    15 Количество первичных входов    Л1 и Л2 Диаметр проёма, мм    62 Наибольшее раб напряжение, кВ    0,72 С защитой от прикосновения    Да
