Описание IEK ITT70-2-15-2000

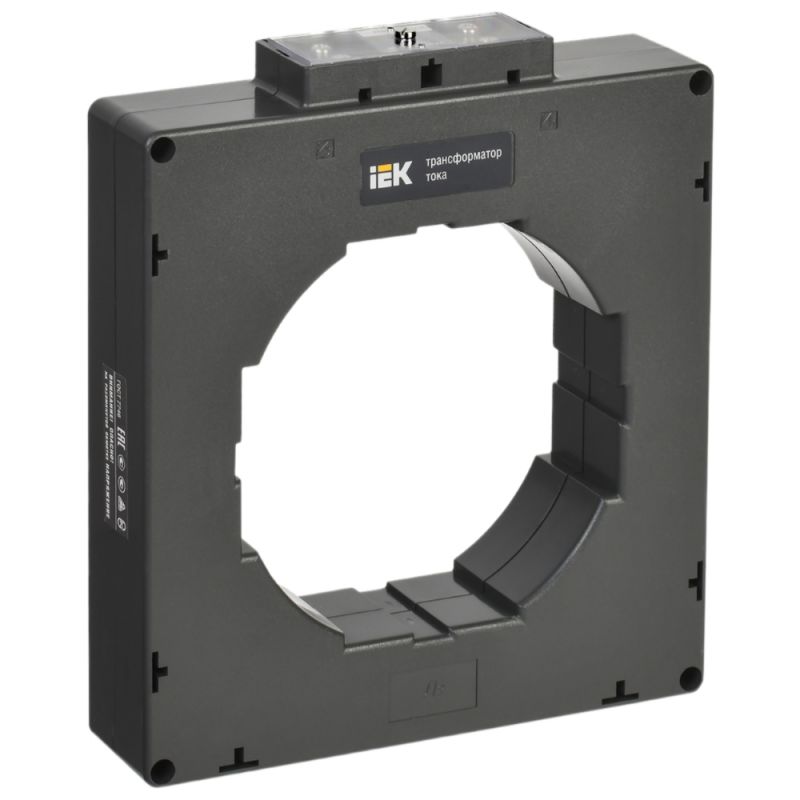

Трансформатор тока ТТИ-125 2000/5А 15ВА класс 0,5 ИЭК

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

Преимущества

• Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
• Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
• В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
• Межповерочный интервал 5 лет.

Особенности конструкции

Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.

Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.

Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.

Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.

Универсальное окно трансформатора тока ТТИ позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и конфигураций.

- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине; - на панель, с использованием специальных кронштейнов." src="https://cdn-02.iek.ru/imgproxy/MWloGXPyc104V1nHs1JmcGr9YhuOr65ZLB6b6tE9p-Y/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU4MTY4ZmQxNzQ3YWIxZDNiNjkwMzFjNmYxNGZlZGFlMjEyYTI0ZDIwNGFhY2NiMTJkZGIzNGUwZDA5MWRhMjguanBn.avif" />

Два разных способа монтажа: - на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине; - на панель, с использованием специальных кронштейнов.

Технические характеристики IEK ITT70-2-15-2000

Первичный номин ток, А    2000 Вторичный номин ток, А    5 Класс точности    0,5 Макс диаметр кабеля, мм    125 Вторичное подключение    Винтовое соединение С медной шиной    Нет Номин напряжение, В    660 Модель или исполнение    Преобразователь тока с первичной обмоткой Степень защиты - IP    IP20 С защитой от прикосновения    Да Номин вторичная полная мощность, ВА    15 Установка на защёлках    Нет Калиброванный    Да Номин частота, Гц    50 Класс точности    0,5 Климатическое исполнение    УХЛ3 Наибольшее раб напряжение, кВ    0,72
