Описание IEK IVS20-1-12000

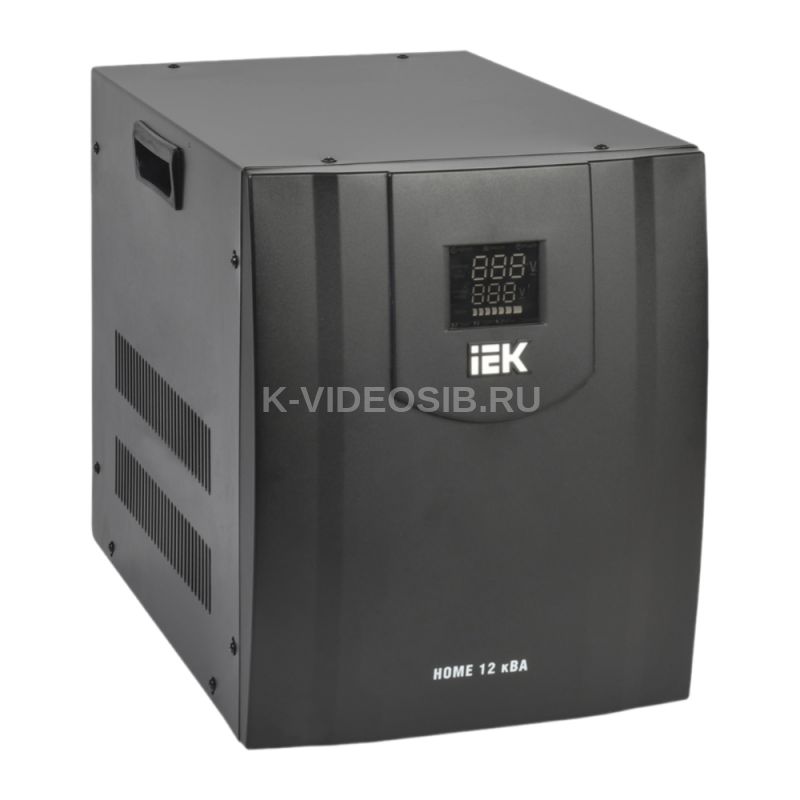

Стабилизатор напряжения серии HOME 12 кВА (СНР1-0-12) IEK

Стабилизаторы напряжения релейного типа СНР предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения 220В, 50Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.

Стабилизаторы напряжения электронного типа применяются для стабилизации напряжения питания и защиты бытовой и промышленной техники, торгового оборудования, аппаратуры связи, а также в системах комплексного питания промышленного оборудования, коттеджей, квартир и офисов.

Стабилизаторы напряжения однофазные электронного типа СНР1 соответствуют требованиям ГОСТ Р 52161.1-2004, ГОСТ Р 51318.14.1-2006 разд.4, ГОСТ Р 51318.14.2-2006 разд.5,7, ГОСТ Р 51317.3.2-2006 разд. 6,7.

Уникальное запатентованное схемотехническое решение, управление на основе микропроцессора нового поколения позволяют стабилизаторам напряжений серии HOME обеспечить качественное электропитание для любой домашней техники. Высокая технологичность при доступной цене обеспечивает стабилизаторам серии HOME самую высокую популярность на рынке.

ПРЕИМУЩЕСТВА

• Точное соответствие номинальной мощности за счет использования мощных трансформаторов и силовых электронных ключей.
• Шесть степеней защиты: от перегрузки, от короткого замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
• Высокий КПД - более 95 %.
• Расширенный диапазон входного напряжения - 140-270 В.
• Высокая скорость срабатывания - менее 20 мс.
• Сохранение рабочего состояния при кратковременных перегрузках до 120%.
• Использование высококачественных защитных аппаратов торговой марки IEK ВА47-29.
• Наличие режима Байпас для обхода режима стабилизации (для моделей свыше 3 кВА).
• Отсутствие искажения синусоиды.
• Современный дизайн.

Особенности конструкции

Многофункциональный дисплей отображает режим работы стабилизатора и позволяет оптимально подобрать нагрузку.

Для типоисполнений 3, 5, 8, 10 кВА предусмотрена функция "байпас", при включении которой напряжение на входе стабилизатора передается на нагрузку без стабилизации.

Наличие термозащиты обеспечивает отключение нагрузки при повышении температуры автотрансформатора.

Управляющие реле обеспечивают высокую точность стабилизации напряжения.

Катушка автотрансформатора ленточного типа с медной обмоткой обеспечивает соответствие номинальной мощности, надежность и бесшумность работы.

Наличие задержки включения для защиты аппаратуры от бросков напряжения (холодильников, кондиционеров и т.п.).

В переносных СНР1-0 для типоисполнений 5, 8 и 10 кВА предусмотрено наличие вентиляторов принудительного охлаждения.

Современное схемное решение блока управления с микропроцессором и семью ступенями регулировки обеспечивает высокое качество выходного напряжения.

Металлопластиковый корпус обеспечивает сохранность приборов и пожаробезопасность.

Технические характеристики IEK IVS20-1-12000

Первичное напряжение, В    140 Номинальная мощность, ВА    12000 Макс вход перемен ток AC 50 Гц, А    54 Модель или исполнение    Напольное устройство Тип стабилизации    Релейный Выход. напряжение, В    220 Количество фаз    Однофазный Байпас (режим "обход")    Да Напряж срабатыв защ от пониж выход напряж Uмин, В    188±4 Рабочее вход. фазное напряжение , В    - Номин. выход. линейное напряжение, В    - Климатическое исполнение    УХЛ4 Точность стабилизации + или -, процентов    8 Ширина, мм    221 Предельно допуст. вход. фазное напряжение , В    - Рабочее вход. линейное напряжение, В    - Вес, кг    26,8 Подходит для монтажа на поверхность    Нет Глубина, мм    388 Напряж срабатыв защ от повыш выход напряж Uмакс, В    243±4 Номин. выход. фазное напряжение , В    - Время срабатывания, мс    <20 Температурная защита    Да Подходит для монтажа на стену    Нет Высота, мм    241 Предельно допуст. вход. линейное напряжение, В    - Степень защиты - IP    IP20 Диапазон раб вход напряжения, В    140...270
