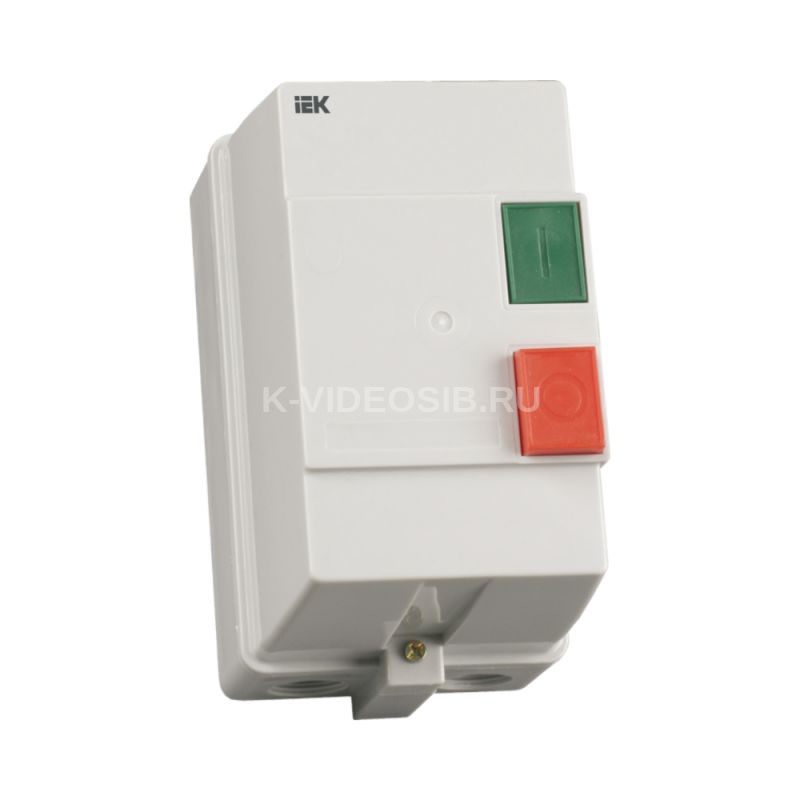

Описание IEK KKM26-025-220-00

Контакторы КМИ в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления. Предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМИ 10910+КМИ 23211 используется пластиковая оболочка, контакторов КМИ 34012+КМИ 49512 - металлическая оболочка.

ПРЕИМУЩЕСТВА

• Низкий уровень шума.
• Высокая электрическая износостойкость.
• Широкий ассортимент.

Особенности конструкции

В качестве нагрузки в большинстве случаев выступают асинхронные трехфазные двигатели с напряжением 380 В. С целью снижения денежных затрат и экономии рабочего времени рекомендуется применять данную систему управления, так как исключается необходимость использования четвертого нулевого рабочего проводника, его разделки и монтажа.

При управлении активными нагрузками (нагревательные цепи, цепи освещения), которые используют нулевой провод, рациональнее применять схему управления на 220 В.

Оболочка со степенью защиты IP54 позволяет использовать контактор на строительных площадках, в лакокрасочных, термических и гальванических цехах (при условии помещения аппаратуры под защитный навес).

Заводская схема управления позволяет избежать ошибок при подключении на месте и сокращает время монтажа, которое ограничено только присоединением линейных питающих проводников.

Технические характеристики IEK KKM26-025-220-00

Диапазон уставки тока расцепления, А    17...25 Номин коммутируем мощность при AC-3 400 В, кВт    11 Номин напряжение питания цепи управ Us AC 50 Гц, В    230 Тип напряжения управления    Переменный (AC) Номин раб ток Ie, А    40 Тип подключения силовой электрич цепи    Винтовое соединение Степень защиты - IP    IP54 Условный номин ток короткого замыкания Iq, кА    3 Номин напряж питания цепи управ Us пост тока DC, В    -
