Описание IEK KKTE50-150-230-10

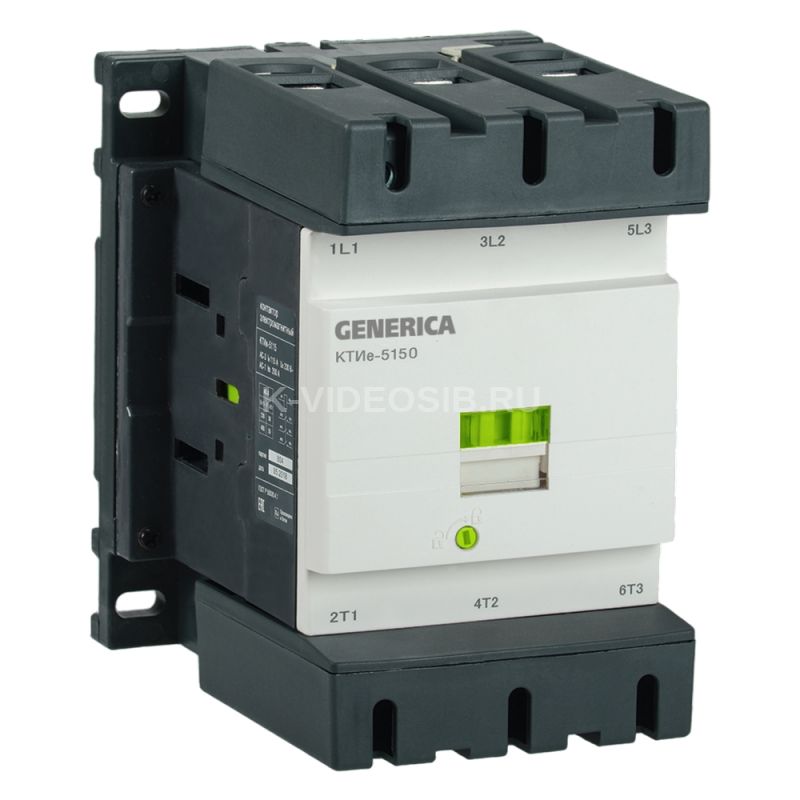

Контактор КТИе-5150 150А 230В/АС3 IEK. Контакторы электромагнитные серии КТИе предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

Преимущества

• Высокая коммутационная износостойкость.
• Низкий уровень шума.
• Экономичное решение.
• Простота конструктивного исполнения.

Особенности конструкции

Наличие индикации (насечки, выполненные на заводе) на контактах позволяет определить их степень износа.

Верхняя крышка закреплена при помощи винтов с фиксацией. Это исключает самопроизвольное развинчивание. Поэтому контакторы серии КТИе можно устанавливать в места, где присутствует постоянная рабочая вибрация.

Контакт-детали выполнены из композитов на основе серебра, что позволяет уменьшить контактное сопротивление при повышении температуры.

Технические характеристики IEK KKTE50-150-230-10

Номин рабочий ток Ie при AC-3 400 В, А    150 Номин коммутируем мощность при AC-3 400 В, кВт    75 Номин напряжение питания цепи управ Us AC 50 Гц, В    230 Номин напряж питания цепи управ Us пост тока DC, В    - Номин рабочий ток Ie при AC-1 400 В, А    - Кол-во норм замкн-НЗ силовых контактов    0 Степень защиты - IP    IP20 Тип подключения силовой электрич цепи    Винтовое соединение Номин напряжение изоляции Ui-гц, В    1000 Кол-во вспомогат норм разомкнутых-НО конт    0 Кол-во норм разомкнутых-НО силовых конт    0 Модульное исполнение    Нет Кол-во вспомогат норм замкнутых-НЗ конт    0 Тип напряжения управления    Переменный (AC)
