Описание IEK KMD41-065-024-11

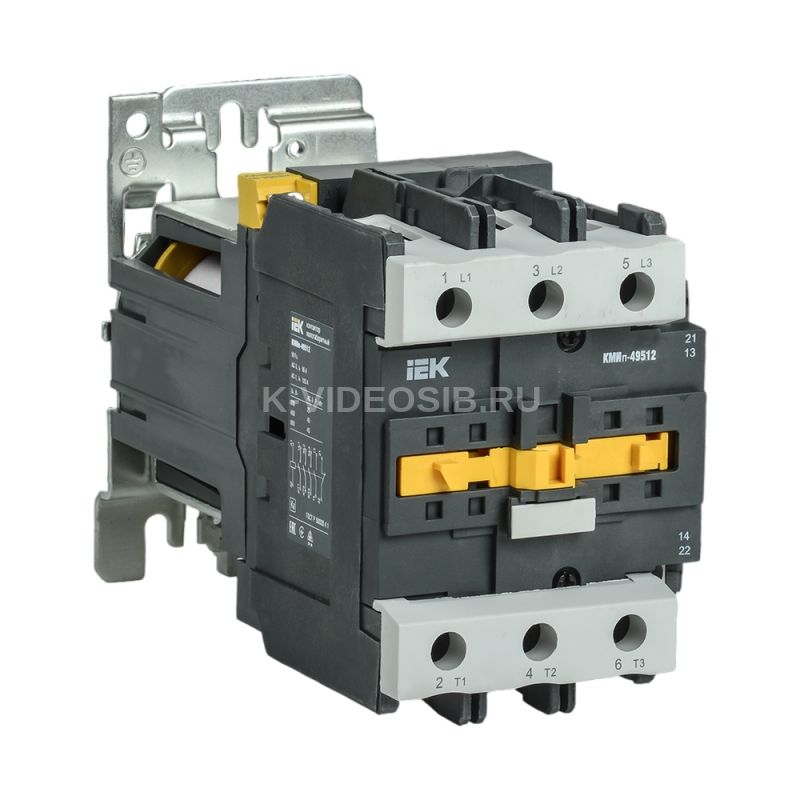

Контактор КМИп-46512 65А 24В/АС3 1НО;1НЗ IEK.

Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 95 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором, а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов. Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов.

По своим конструктивным и техническим характеристикам контакторы малогабаритные с катушкой управления постоянного тока серии КМИп соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1 (МЭК60947-4-1). Контакторы малогабаритные с катушкой управления постоянного тока серии КМИп прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00623.

ПРЕИМУЩЕСТВА

• Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
• Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
• Экономия электрической энергии в случае применения катушки управления на постоянном токе.

Особенности конструкции

Присоединительные контакты овальной формы обеспечивают надежное фиксирование проводников закаленными тарельчатыми шайбами.

Магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы).

Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта.

Наличие встроенных дополнительных контактов (замыкающий (1НО)).

Технические характеристики IEK KMD41-065-024-11

Номин рабочий ток Ie при AC-3 400 В, А    65 Номин коммутируем мощность при AC-3 400 В, кВт    30 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Номин напряж питания цепи управ Us пост тока DC, В    24 Номин рабочий ток Ie при AC-1 400 В, А    - Кол-во вспомогат норм замкнутых-НЗ конт    1 Тип напряжения управления    Постоянный (DC) Номин напряжение изоляции Ui-гц, В    660 Тип подключения силовой электрич цепи    Винтовое соединение Кол-во норм разомкнутых-НО силовых конт    0 Кол-во норм замкн-НЗ силовых контактов    0 Модульное исполнение    Нет Кол-во вспомогат норм разомкнутых-НО конт    1 Степень защиты - IP    IP20
