Описание IEK KNU-12-PA-9011

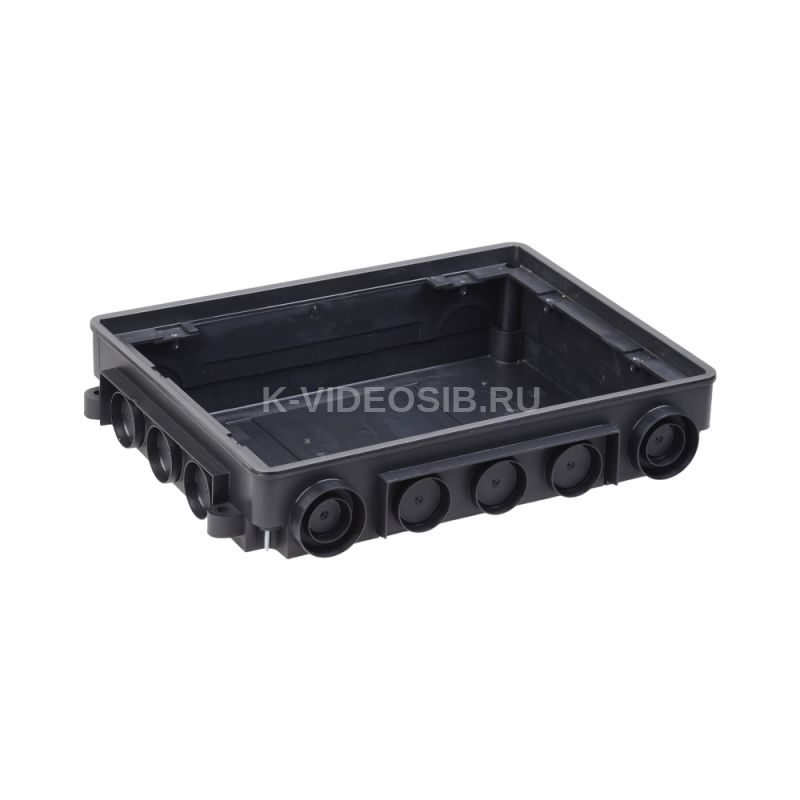

PRIMER Коробка напольная под лючок ONFLOOR 12 модулей IEK. Коробка напольная ONFLOOR 12. Предназначена для установки лючка ONFLOOR 12: KNL-57-12-7012 в бетонный пол толщиной 57-75 мм. Перед заливкой коробку необходимо зафиксировать на монтажной поверхности, предварительно просверлив основание коробки. Требуемую высоту коробки можно выставить с помощью винтов, которые регулируют высоту внутреннего вкладыша коробки (винты находятся на каждой из вершин коробки) в диапазоне от 57 мм до 75 мм. В случае если слой бетона будет выше чем 75 мм необходимо использовать нивелирующий комплект: KNK-SN-9011 (приобретается отдельно). В коробке предусмотрены вводы для электромонтажных труб (D 25/32/40 мм) или металлического лотка 35х100 мм. Для исключения попадания раствора внутрь коробки во время заливки бетона в комплекте поставляется защитная крышка. После застывания смеси защитную крышку удалить. Комплект поставки: Коробка напольная ONFLOOR 12 - 1 шт., защитная крышка - 1 шт., комплект крепежа - 1 компл. Материал: полиамид. Цвет: черный.

ПРЕИМУЩЕСТВА

• Надежная организация скрытого монтажа ЭУИ в полу.
• Высокая механическая прочность.

Особенности конструкции

Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта." height="223" src="https://cdn-02.iek.ru/imgproxy/l5F059j5HgYT-nIQLUu1vwEWrFbbVgDzHFGT-a0WvOM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg5MzRlNjMwZDAyZjBlNmRlZjZkNGQxM2FmN2UzODc0MzgyMmQzZGY1MmQxNzExNmU3ZWViNmVjMGU2MjJjMTguanBn.avif" width="223" />

Наличие крышки напольной коробки защитит от попадания бетона при заливке. Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта.

Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта." height="223" src="https://cdn-02.iek.ru/imgproxy/l5F059j5HgYT-nIQLUu1vwEWrFbbVgDzHFGT-a0WvOM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg5MzRlNjMwZDAyZjBlNmRlZjZkNGQxM2FmN2UzODc0MzgyMmQzZGY1MmQxNzExNmU3ZWViNmVjMGU2MjJjMTguanBn.avif" width="223" />

Наличие крышки напольной коробки защитит от попадания бетона при заливке. Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта.

Диаметры вводной трубы – 25, 32 и 40 мм." height="223" src="https://cdn-02.iek.ru/imgproxy/PYplFTPggmToWO_P_4qdlm9ouElwFIVlyzjpeOp0Mus/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzEzMzY4MGRkNDAyYmU5OTY3ZWE5NDU2OWMxZTM1NjJlNTNhZTA5NTA1ZDFkN2Q2OTAxYzUyNDc2M2MzMzI3YjAuanBn.avif" width="223" />

Возможен монтаж с трубами (стальные или ПВХ) и с лотком габарита 35х150 мм. Диаметры вводной трубы – 25, 32 и 40 мм.

Технические характеристики IEK KNU-12-PA-9011

Макс количество модулей    12 Глубина выемки в полу, мм    57...75 Подходит для влажной уборки    Нет Монтажный диаметр - ниши, мм    - Длина - габаритный размер, мм    332 Номин напряжение изоляции Ui, В    500 Ширина - габаритный размер, мм    250 Высота-габаритный размер, мм    57 Защитная рамка коврового покрытия    Нет Подходит для установки в фальш-пол    Нет Диаметры отв для ввода труб, мм    25, 32, 40 Номер цвета RAL    9011 Ширина - встраиваемый размер, мм    250 Кол-во монтажных коробок    0 Степень защиты - IP    IP30 Разм отв для ввода металлолотка, мм    150х35 Цвет    Черный С выполнен монтаж отверстия в ковролине    Нет Вес, кг    0.7 Кол-во штепсель розеток с защ контактом    0 Температура эксплуатации, °C    -5...+70 Рабочая нагрузка, Н    1500 Термостойкость до, °C    850 Длина - встраиваемый размер, мм    332 Тип крышки    Прямоугольн. Подходит для укладки в двойной пол    Нет Наруж диаметр, мм    - Подходит для магистралей проходящих по черновому полу    Нет Мин глубина встраивания, мм    57 Материал    Пластик Форма крышки    Прямоугольн.
