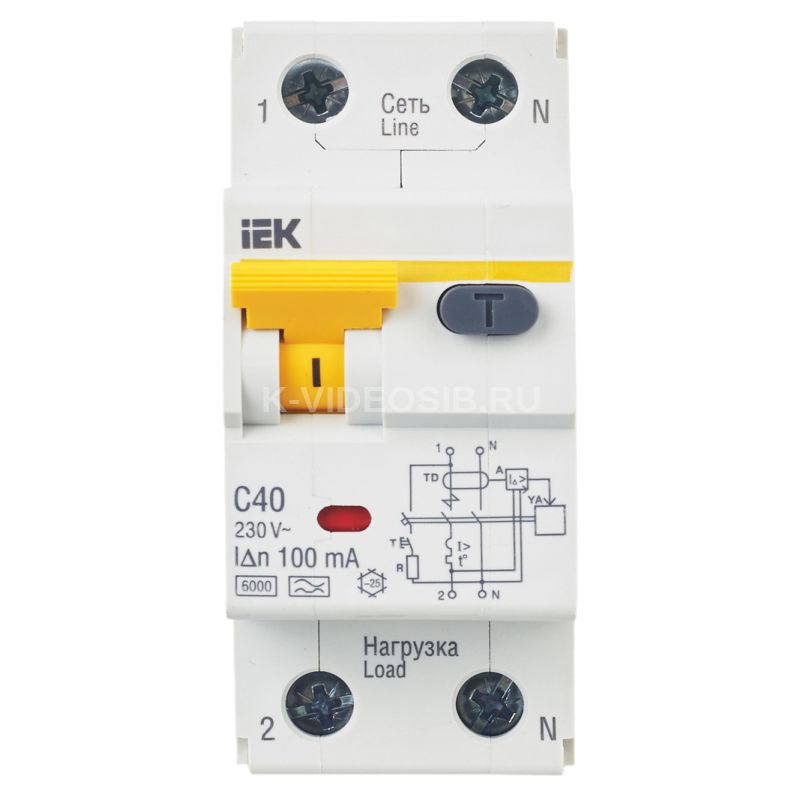

Описание IEK MAD22-5-040-C-100

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от -25°С до +40°С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
• Помехоустойчивая схема.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А).
• Быстрая монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A).
• Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

Особенности конструкции

Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-60 обеспечивает 4 вида защиты: от дифференциального тока (тока утечки), короткого замыкания, перегрузки, а также защиту внутренних частей устройства от импульсных перенапряжений.

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Дополнительная защита от прогорания корпуса аппарата из-за дуги и отвод тепла за счет антипрогарной пластины.

Технические характеристики IEK MAD22-5-040-C-100

Номин ток, А    40 Количество полюсов    2 Номин ток утечки, А    0,1 Тип тока утечки    A Отключающая способность, кА    6.0 Характеристика срабатывания - кривая тока    C Тип напряжения    Переменный (AC) Номин раб напряжение, В    230 Номин импульсное выдерживаемое напряжение, кВ    4 Отключающая способность по IEC 60947-2, кА    6 Наличие электромагнитного расцепителя    Да Количество защищенных полюсов    1 Тип расцепителя    IEK_V0000011 Отключение нейтрали    Да Общ количество полюсов    2 Макс сечение входящего кабеля, мм²    25 Наличие электронного расцепителя    Нет Тип монтажа    EV004369 Тип подключения    EV000415 Наличие теплового расцепителя    Да Ширина по количеству модульных расстояний    2 Частота    50 Гц Степень защиты - IP    IP20 Монтажная глубина - ниши, мм    71 Наличие дифференциального расцепителя    Да Отключающая способность по EN 60898, кА    6
