Описание IEK MAD22-6-032-C-100

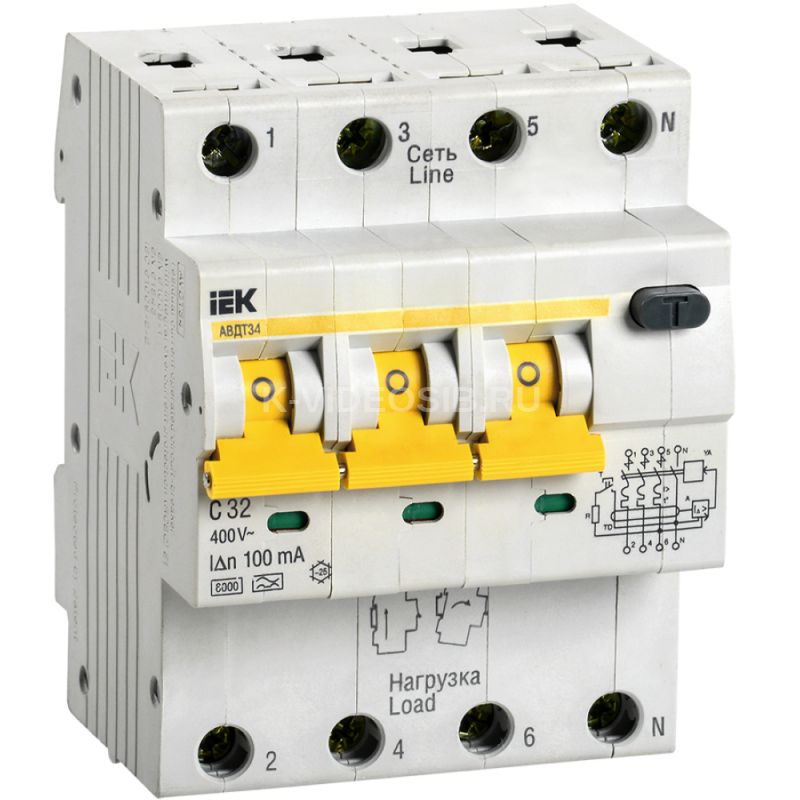

Автоматический выключатель дифференциального тока АВДТ 34 C32 IEK MAD22-6-032-C-100 предназначен для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц. АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Преимущества

• Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
• Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
• Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
• Высокая электрическая износостойкость - не менее 6000 включений.
• Серебросодержащие напайки на контактах.
• Индикатор положения контактов.
• Расширенный диапазон рабочих температур от –25°С до +40°С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
• Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.

Особенности конструкции

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

Конструкция АВДТ34 обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.

Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.

Механизм свободного расцепления новой конструкции, который обеспечивает быстрый разрыв главных контактов.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков, занимает 4 стандартных модуля в щитке.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. Номинальный условный ток короткого замыкания - 6000 А. Расширенный диапазон рабочих температур от -25°С до +40°С.

Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453.

Расширение линейки АВДТ34 на токи 40, 50, 63 А с уставкой в 30, 100, 300 мА.

Технические характеристики IEK MAD22-6-032-C-100

Номин ток, А    32 Количество полюсов    4 Номин ток утечки, А    0,1 Тип тока утечки    A Отключающая способность, кА    6.0 Характеристика срабатывания - кривая тока    C Номин раб напряжение, В    400 Тип напряжения    Переменный (AC) Наличие теплового расцепителя    Да Ширина по количеству модульных расстояний    4 Количество защищенных полюсов    3 Общ количество полюсов    4 Макс сечение входящего кабеля, мм²    25 Частота    50 Гц Наличие электромагнитного расцепителя    Да Степень защиты - IP    IP20 Отключающая способность по EN 60898, кА    6 Отключение нейтрали    Да Номин импульсное выдерживаемое напряжение, кВ    4 Наличие дифференциального расцепителя    Да Монтажная глубина - ниши, мм    72 Тип расцепителя    Тепловой, электромагнитный Тип монтажа    на DIN-рейку Наличие электронного расцепителя    Нет Отключающая способность по IEC 60947-2, кА    6 Тип подключения    Винтовое соединение
