Описание IEK MKM42-05-1270-31

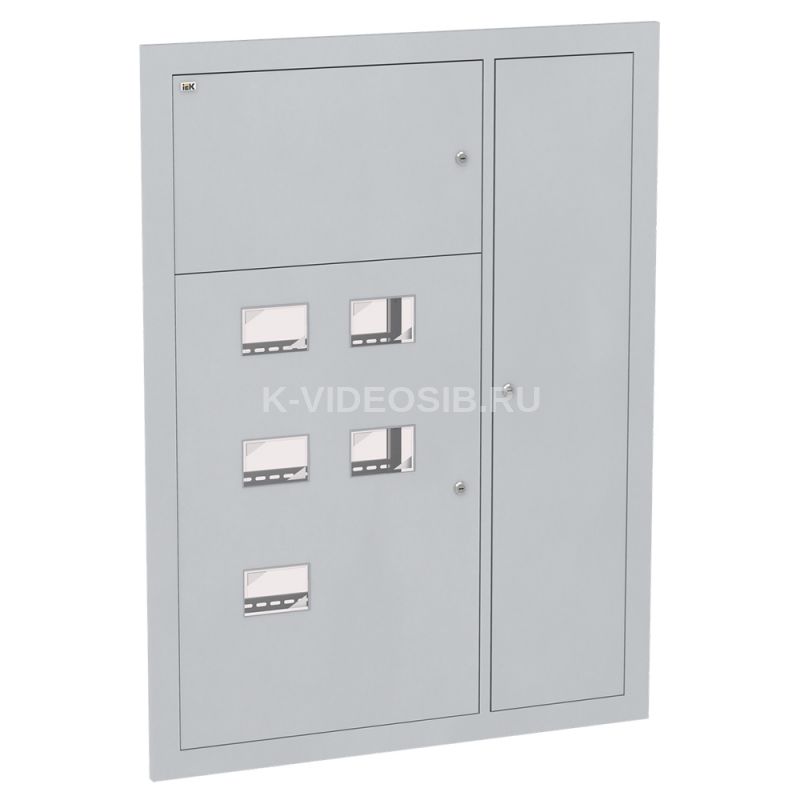

Корпус металлический ЩЭ-5-1270 36 УХЛ3 IP31 IEK MKM42-05-1270-31.  Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.

Преимущества

• Повышенная антикоррозийная стойкость.
• Высококачественное наружное покрытие.
• Высокая технологичность и простота сборки.
• Удобство монтажа.
• Высокий уровень электробезопасности.
• Сертификат соответствия.

  Особенности конструкции



  Количество модулей на квартиру до 7 модулей в ЩЭ-Х-1270 на 5 и 6 квартир.



  Съемная монтажная рама позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.



  Возможность установки щита после прокладки магистральной линии.



  Возможность навесного исполнения при использовании дополнительного кожуха.



  Возможность пломбировки учетного отсека.

  Комплектация:

• Корпус - 1 шт.

• Панель - 1 шт.

• Планка - 6 шт.

• Планка короткая - 4 шт.

• Планка горизонтальная - 2 шт.

• Планка вертикальная правая / левая - 1 / 1 шт.

• Держатель - 1 шт.

• Изолятор - 5 шт.

• Кронштейн правый / левый - 2 / 2 шт.

• Рейка под шину PEN - 1 шт.

• Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=90мм - 1 шт.

• Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=43,5мм - 5 шт.

• Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=440мм - 2 шт.

• Сжим У-733М - 5 шт.

• Табличка маркировочная - 3,5 шт.

• Метизы.

• Знак "Острожно! Электрическое напряжение" - 2 шт.

• Знак "Заземление" - 2 шт.

• Инструкция по сборке - 1 экз.

• Паспорт - 1 экз.

Технические характеристики IEK MKM42-05-1270-31

Глубина, мм    155 Номер цвета RAL    7035 С монтажной платой    Да Высота, мм    1275 Ширина, мм    960 Цвет    Серый Кол-во дверей шкафа    3 Вес, кг    23.3 Степень защиты - IP    IP31 Материал    Сталь С стеклянной дверью    Нет Климатическое исполнение    УХЛ3 Возможность состыковки друг с другом    Нет Толщина металла, мм    1 Фактура поверхности    Шагрень Температура эксплуатации, °C    -60...40 Поверхностный монтаж    Да Возможность настенного монтажа    Да Встроен в стену    Да Возможность напольного монтажа    Нет Возможность настенного монтажа    Да Возможность напольного монтажа    Нет Количество модулей    40 Подходит для уличной установки    Нет Угол открытия двери, °    105 Тип поверхности    Порошковая окраска
