Описание IEK MKM42-06-31-L

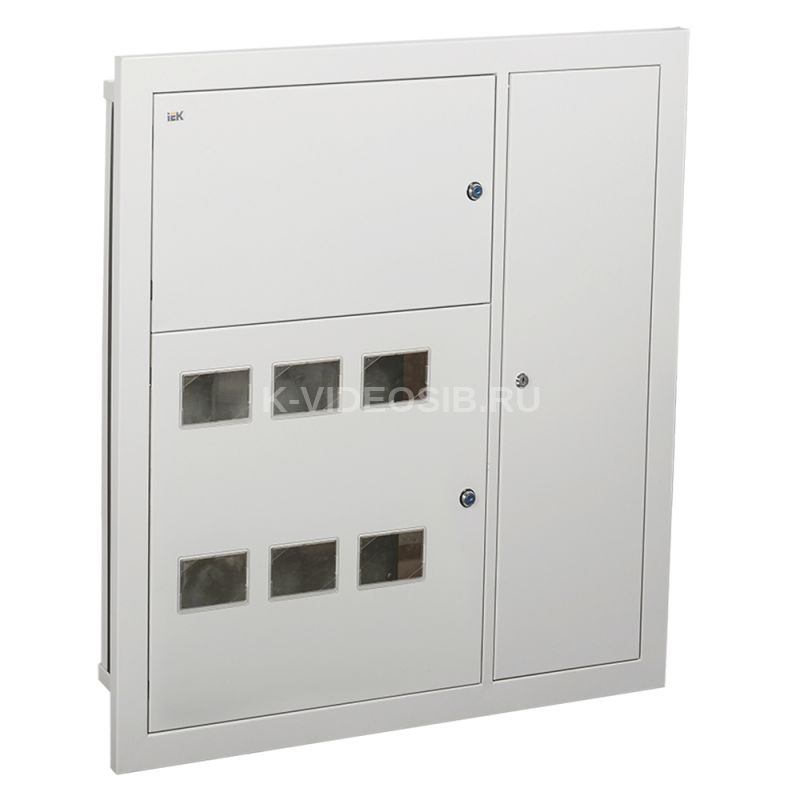

Корпус металлический ЩЭ-6 36 УХЛ3 IP31 LIGHT IEK MKM42-06-31-L. Используется для сборки этажного распределительного щита на 6 квартир, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.

Преимущества

• Повышенная антикоррозийная стойкость.
• Высококачественное наружное покрытие.
• Высокая технологичность и простота сборки.
• Удобство монтажа.
• Высокий уровень электробезопасности.
• Сертификат соответствия.

  Особенности конструкции



  Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают.



  Количество модулей на квартиру: до 9 модулей на 1, 2, 3, 4, 5, 6 квартиры.



  Дверца вводно-учетного отсека имеет застекленные окна для снятия показаний счетчика.



  Возможность пломбировки учетного отсека.



  Возможность установки щита после прокладки магистральной линии.

  Комплектация:

• Корпус - 1 шт.

• Панель - 1 шт.

• Планка короткая - 2 шт.

• Т-образная направляющая ТН35-7,5 по ГОСТ IEC 60715 - 4 шт.

• Рейка под шину PE - 1 шт.

• Метизы.

• Паспорт - 1 экз.

Технические характеристики IEK MKM42-06-31-L

Глубина, мм    157 Номер цвета RAL    7035 С монтажной платой    Да Высота, мм    1000 Ширина, мм    960 Цвет    Серый Кол-во дверей шкафа    3 Вес, кг    15.9 Степень защиты - IP    IP31 Материал    Сталь С стеклянной дверью    Нет Фактура поверхности    Шагрень Климатическое исполнение    УХЛ3 Возможность напольного монтажа    Нет Возможность состыковки друг с другом    Нет Возможность настенного монтажа    Да Возможность напольного монтажа    Нет Поверхностный монтаж    Нет Встроен в стену    Да Подходит для уличной установки    Нет Толщина металла, мм    0,8 Возможность настенного монтажа    Да Температура эксплуатации, °C    -60...40 Тип поверхности    Порошковая окраска Количество модулей    40 Угол открытия двери, °    105
