Описание IEK MNV10-3-125

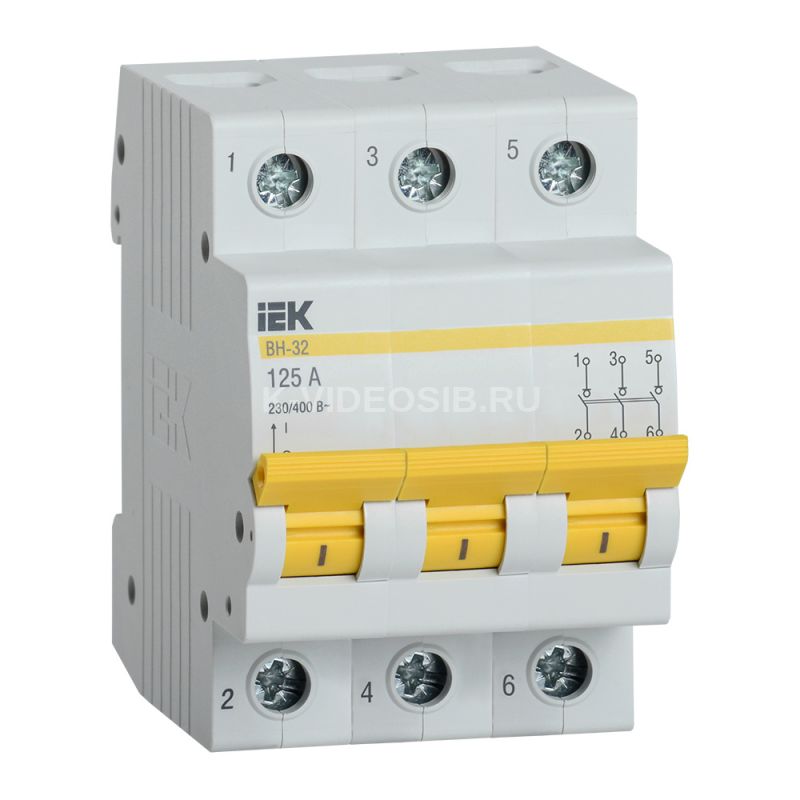

Выключатель нагрузки (мини-рубильник) ВН-32 3Р 125А IEK служит для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Преимущества:

• Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Технические характеристики IEK MNV10-3-125

Тип включения или отключения    Выключатель-разъединитель нагрузки Номин ток, А    125 Количество переключающих контактов    0 Количество полюсов    3 Номин раб напряжение, В    400 Тип напряжения    Переменный (AC) Кол-во норм разомкнутых - НО контактов    3 Кол-во нормально замкнутых - НЗ контактов    0 Частота сети, Гц    50 Ширина по количеству модульных расстояний    3 Диапазон рабочих температур, °C    -40...50 Вкл и откл способность, I на Ie    3 Тип лампы    Не применимо Группа механического исполнения    M1 Мех износостойкость, циклов    30000 Цвет    Серый С сигнальной лампой - индикатором    Нет Силовое разъединение - согл DIN VDE 0113    Нет Номин импульсное выдерживаемое напряжение, кВ    6 Электр износостойкость, циклов    20000 Степень защиты - IP    IP20 Макс поперечное сечение проводника, мм²    35 Присоединительная способность контактных зажимов, мм²    4...35 Угол возможного отклонения в рабочем положении, °    90 Категория применения    AC-22 А Количество переключающих контактов    0 Рабочее положение    Вертикальное Относительная влажность воздуха    50% при 40°С Номин отключающая способность, кА    -
