Описание IEK MNV10-4-100

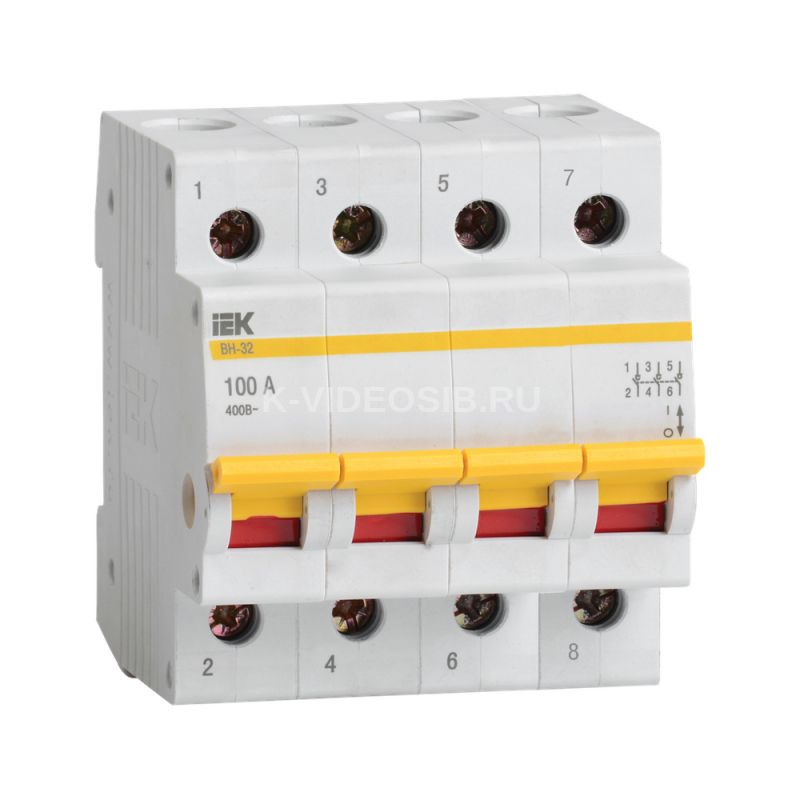

Выключатель нагрузки (мини-рубильник) ВН-32 4Р 100А ИЭК служит для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Преимущества:

• Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Технические характеристики IEK MNV10-4-100

Тип включения или отключения    Выключатель-разъединитель нагрузки Номин ток, А    100 Количество переключающих контактов    0 Количество полюсов    4 Номин раб напряжение, В    400 Тип напряжения    Переменный (AC) Кол-во норм разомкнутых - НО контактов    4 Кол-во нормально замкнутых - НЗ контактов    0 Рабочее положение    Вертикальное Угол возможного отклонения в рабочем положении, °    90 Макс поперечное сечение проводника, мм²    35 Номин отключающая способность, кА    - Категория применения    AC-22 А Присоединительная способность контактных зажимов, мм²    4...35 Мех износостойкость, циклов    30000 Относительная влажность воздуха    50% при 40°С Электр износостойкость, циклов    20000 Диапазон рабочих температур, °C    -40...50 Группа механического исполнения    M1 Цвет    Серый Номин импульсное выдерживаемое напряжение, кВ    6 Частота сети, Гц    50 Степень защиты - IP    IP20 Ширина по количеству модульных расстояний    4 Вкл и откл способность, I на Ie    3 С сигнальной лампой - индикатором    Нет Тип лампы    Не применимо Силовое разъединение - согл DIN VDE 0113    Нет Количество переключающих контактов    0
