Описание IEK MNV15-3-100

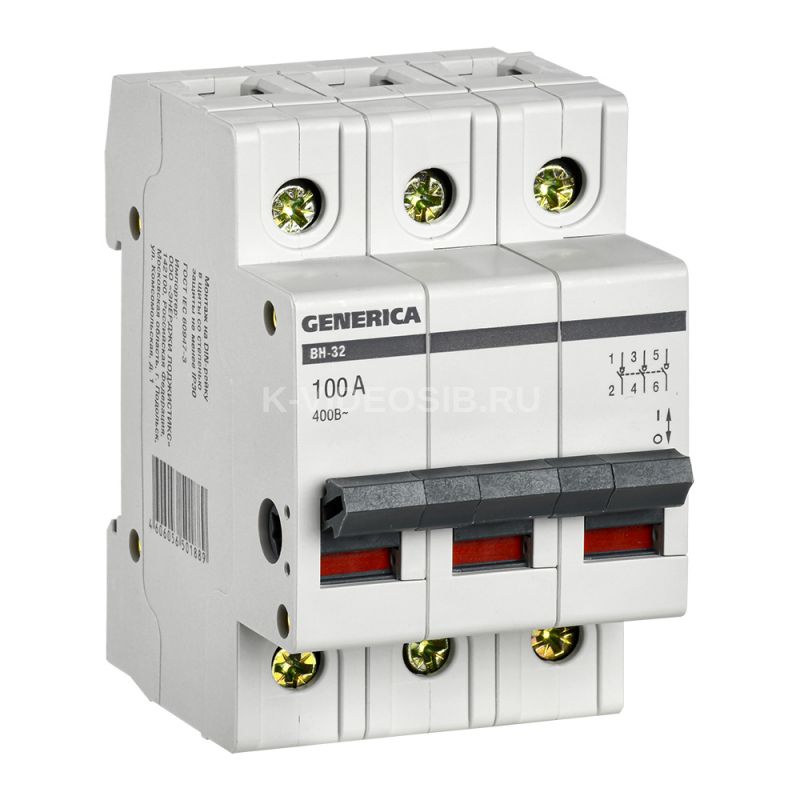

Выключатель нагрузки (мини-рубильник) ВН-32 3Р 100А GENERICA служит для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Преимущества:

• Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Технические характеристики IEK MNV15-3-100

Тип включения или отключения    Выключатель-разъединитель нагрузки Номин ток, А    100 Количество переключающих контактов    0 Количество полюсов    3 Номин раб напряжение, В    400 Тип напряжения    Переменный (AC) Кол-во норм разомкнутых - НО контактов    3 Кол-во нормально замкнутых - НЗ контактов    0 Мех износостойкость, циклов    30000 Цвет    Серый Силовое разъединение - согл DIN VDE 0113    Нет Категория применения    AC-22 А С сигнальной лампой - индикатором    Нет Номин импульсное выдерживаемое напряжение, кВ    6 Количество переключающих контактов    0 Степень защиты - IP    IP20 Присоединительная способность контактных зажимов, мм²    4...35 Электр износостойкость, циклов    20000 Диапазон рабочих температур, °C    -40...50 Тип лампы    Не применимо Рабочее положение    Вертикальное Вкл и откл способность, I на Ie    3 Относительная влажность воздуха    50% при 40°С Группа механического исполнения    M1 Ширина по количеству модульных расстояний    3 Макс поперечное сечение проводника, мм²    35 Частота сети, Гц    50 Угол возможного отклонения в рабочем положении, °    90 Номин отключающая способность, кА    -
