Описание IEK MPR10-1-032

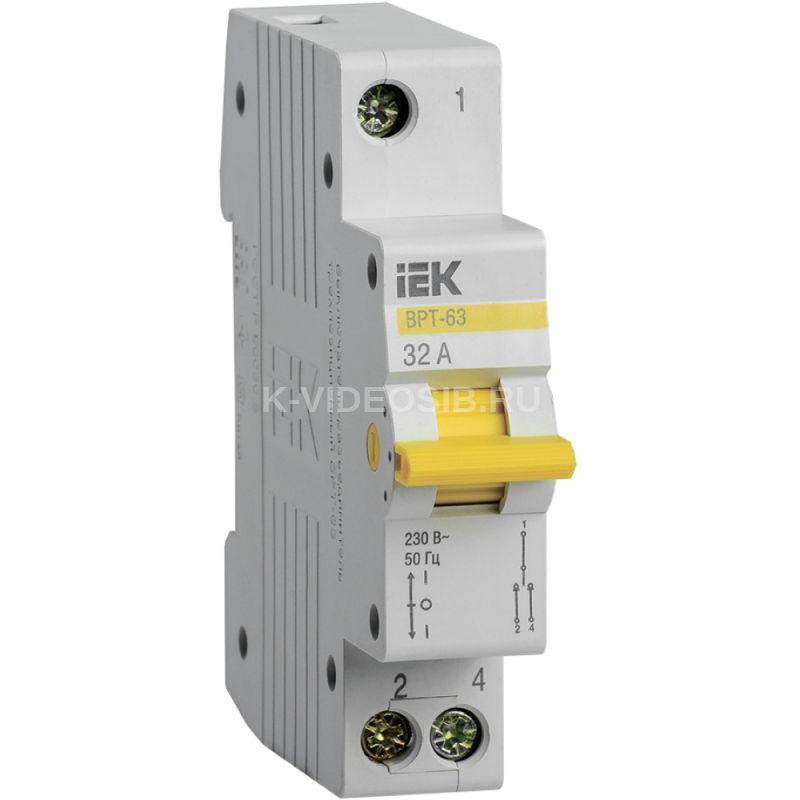

Выключатель-разъединитель трехпозиционный ВРТ-63 1P 32А IEK MPR10-1-032 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц. Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.

Преимущества

• Эффективное переключение электрических цепей.
• Проведение тока в нормальном режиме.
• Оперативное включение и выключение электрических цепей.
• Три фиксированных положения рукоятки I-0-II.
• Среднее положение рукоятки фиксирует нулевое положение контактов.
• Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
• Фирменный дизайн и гравировка логотипом боковых сторон.

Особенности конструкции

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Технические характеристики IEK MPR10-1-032

Тип включения или отключения    Переключатель на 2 направления Номин ток, А    32 Количество переключающих контактов    1 Количество полюсов    1 Номин раб напряжение, В    230 Тип напряжения    Переменный (AC) Кол-во норм разомкнутых - НО контактов    0 Кол-во нормально замкнутых - НЗ контактов    0 Цвет    Серый Степень защиты - IP    IP20 Количество переключающих контактов    1 Диапазон рабочих температур, °C    -25...40 Момент затяжки винтов контактных зажимов, нм    1.2 Категория применения    АС-22В Электр износостойкость, циклов    10000 Силовое разъединение - согл DIN VDE 0113    Нет Частота сети, Гц    50 Рабочее положение    Вертикальное Тип лампы    Не применимо Мех износостойкость, циклов    30000 Макс поперечное сечение проводника, мм²    10 Вкл и откл способность, I на Ie    3 Группа механического исполнения    M1 Напряжение постоянного тока на один полюс, В    48 Номин импульсное выдерживаемое напряжение, кВ    4 Номин отключающая способность, кА    - С сигнальной лампой - индикатором    Нет Ширина по количеству модульных расстояний    1 Угол возможного отклонения в рабочем положении, °    90 Относительная влажность воздуха    50% при 40°С Номин кратковрем выдерж в течении 1 с ток Icw, А    12
