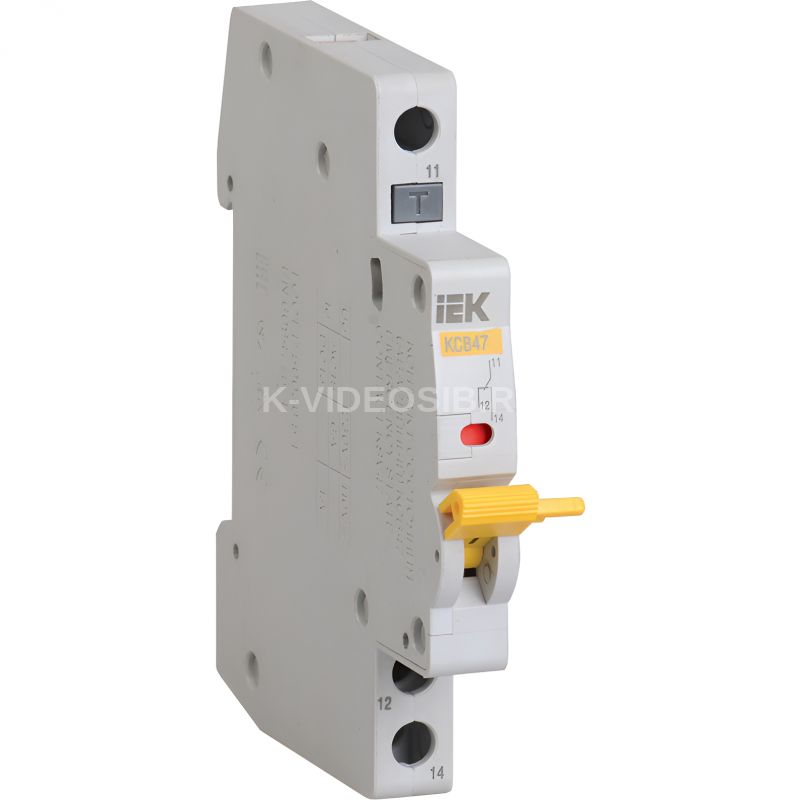

Описание IEK MVA01D-AK-1

Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.

КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.

КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47. После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.

• Срок службы: 15 лет

• Гарантия: 7 лет

Преимущества

• Безвинтовое крепление к автоматическим выключателям ВА47-29 и ВА47-100.

Технические характеристики IEK MVA01D-AK-1

Функционал назначение или применение    Контакт состояния Кол-во норм разомкнутых - НО контактов    1 Кол-во нормально замкнутых - НЗ контактов    1 Количество переключающих контактов    1 Индикация срабатывания    Да Номин напряжение постоян тока - DC, В    110 Тип монтажа    На DIN-рейку (DRA) Макс сечение входящего кабеля, мм²    2,5 Тип подключения    Винтовое соединение Степень защиты - IP    IP20 Номинальное напряжение в сети перемен тока 50 Гц, В    230 Ширина по количеству модульных расстояний    0,5
