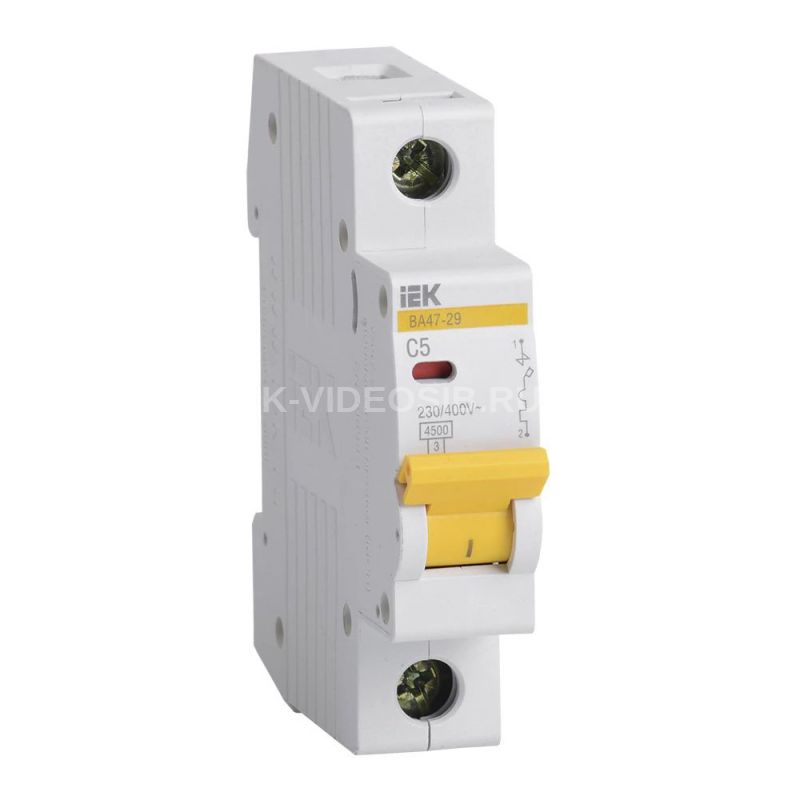

Описание IEK MVA20-1-005-C

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.

Технические характеристики IEK MVA20-1-005-C

Количество полюсов    1 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    230 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    3.0 Количество защищенных полюсов    1 Класс токоограничения    3 Климатическое исполнение    УХЛ4 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Частота, Гц    50 Наличие дифференциального расцепителя    Нет Монтажная глубина - ниши, мм    73,6 Макс сечение входящего кабеля, мм²    25 Ширина по количеству модульных расстояний    1 Тип подключения    Винтовое соединение Степень защиты - IP    IP20 Сфера применения    IEK_V0000013 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Наличие электромагнитного расцепителя    Да Наличие взрывозащиты    IEK_V0000020 Наличие теплового расцепителя    Да Отключающая способность по EN 60898, кА    4,5 Возможна дополнит комплектация    Да Подходит для защитного выкл двигателя    Да Количество силовых полюсов    EV000599 Тип монтажной рейки    IEK_V0000022 Наличие электронного расцепителя    Нет Тип монтажа    EV004369 Общ количество полюсов    1 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Номинальный ток, А    5 Номин ток, А    5.0 Частота, Гц    50
