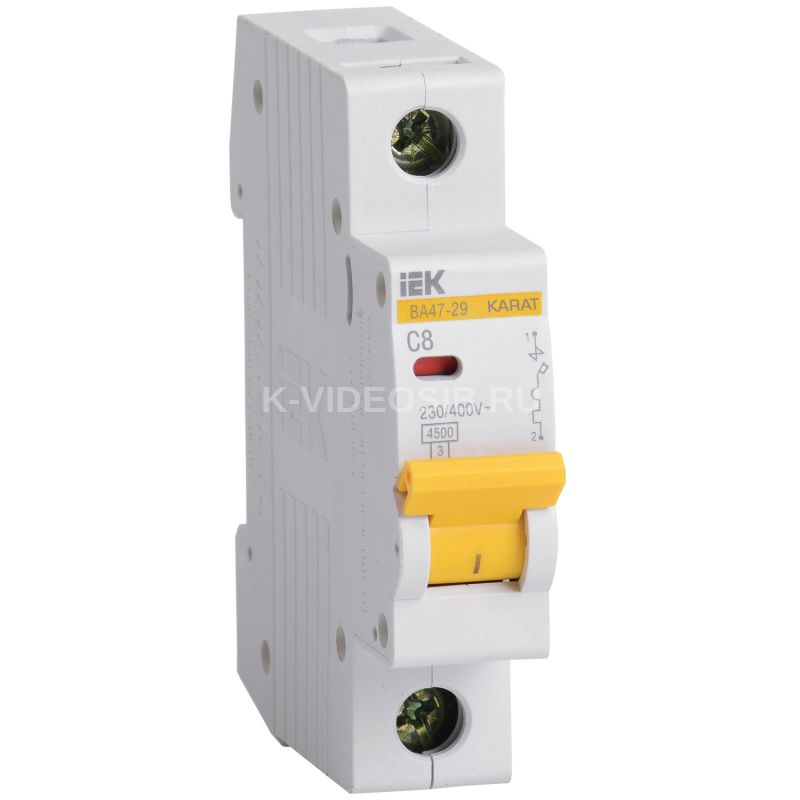

Описание IEK MVA20-1-008-C

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Наличие индикатора положения контактов.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.

Технические характеристики IEK MVA20-1-008-C

Количество полюсов    1 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    230 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    3.0 Отключающая способность по EN 60898, кА    4,5 Наличие электронного расцепителя    Нет Ширина по количеству модульных расстояний    1 Наличие теплового расцепителя    Да Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Макс сечение входящего кабеля, мм²    25 Тип монтажа    EV004369 Климатическое исполнение    УХЛ4 Возможна дополнит комплектация    Да Наличие электромагнитного расцепителя    Да Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Тип монтажной рейки    IEK_V0000022 Подходит для защитного выкл двигателя    Да Сфера применения    IEK_V0000013 Класс токоограничения    3 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Монтажная глубина - ниши, мм    73,6 Количество силовых полюсов    EV000599 Наличие взрывозащиты    IEK_V0000020 Частота, Гц    50 Количество защищенных полюсов    1 Наличие дифференциального расцепителя    Нет Общ количество полюсов    1 Степень защиты - IP    IP20 Тип подключения    Винтовое соединение Номин ток, А    8.0 Частота, Гц    50 Номинальный ток, А    8
