Описание IEK MVA20-4-020-C

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

• Срок службы: 15 лет

• Гарантия: 10 лет

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;

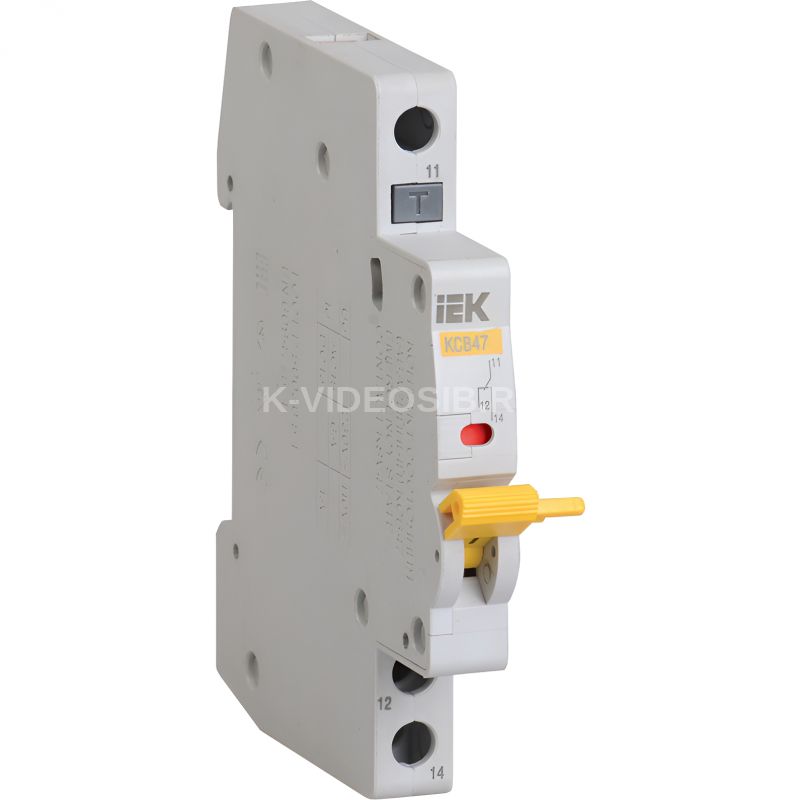

• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

• Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.
• Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
• Наличие индикатора положения контактов.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики IEK MVA20-4-020-C

Количество полюсов    4 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    18.0 Возможна дополнит комплектация    Да Отключающая способность по EN 60898, кА    4,5 Наличие взрывозащиты    Без взрывозащиты Тип монтажной рейки    35x7.5 Климатическое исполнение    УХЛ4 Общ количество полюсов    4 Сфера применения    Промышленное и бытовое Количество защищенных полюсов    4 Наличие теплового расцепителя    Да Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Тип подключения    Винтовое соединение Наличие дифференциального расцепителя    Нет Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Количество силовых полюсов    4 Наличие электронного расцепителя    Нет Подходит для защитного выкл двигателя    Да Макс сечение входящего кабеля, мм²    25 Тип монтажа    на DIN-рейку Наличие электромагнитного расцепителя    Да Ширина по количеству модульных расстояний    4 Монтажная глубина - ниши, мм    73,6 Степень защиты - IP    IP20 Частота, Гц    50 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Класс токоограничения    3 Номин ток, А    20.0 Частота, Гц    50
