Описание IEK MVA20-4-032-C

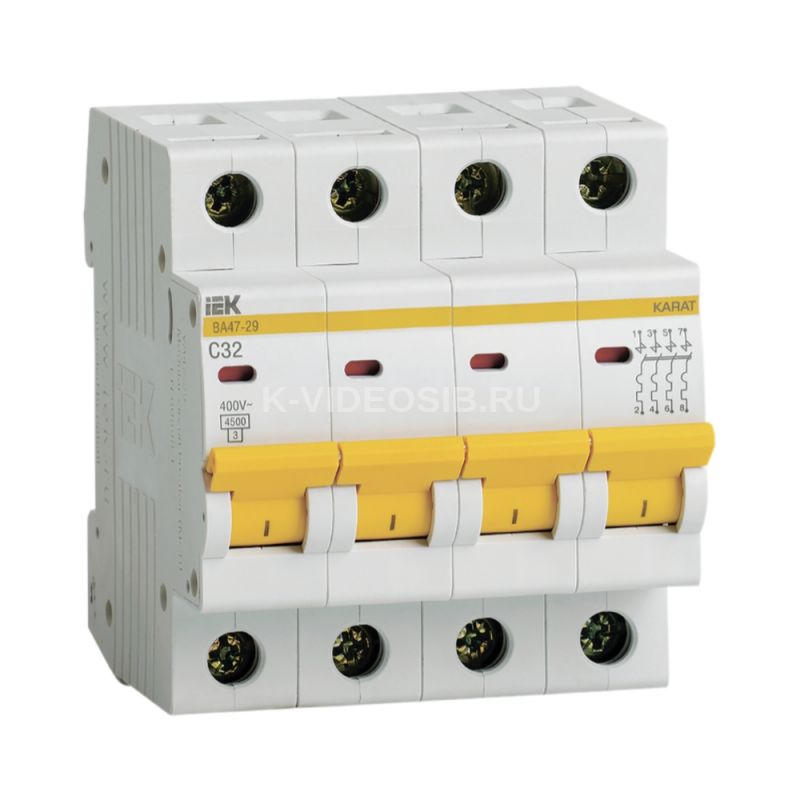

KARAT Автоматический выключатель ВА47-29 4P C 32А 4,5кА IEK.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

ПРЕИМУЩЕСТВА

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Технические характеристики IEK MVA20-4-032-C

Количество полюсов    4 Номин импульсное выдерживаемое напряжение, кВ    4 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 48 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    24.0 Тип подключения    Винтовое соединение Общ количество полюсов    4 Подходит для защитного выкл двигателя    Да Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Наличие дифференциального расцепителя    Нет Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    4.5 Наличие теплового расцепителя    Да Наличие электромагнитного расцепителя    Да Наличие взрывозащиты    Без взрывозащиты Климатическое исполнение    УХЛ4 Отключающая способность по EN 60898, кА    4,5 Тип монтажа    на DIN-рейку Возможна дополнит комплектация    Да Частота, Гц    50 Степень защиты - IP    IP20 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    4.5 Класс токоограничения    3 Наличие электронного расцепителя    Нет Количество силовых полюсов    4 Сфера применения    Промышленное и бытовое Макс сечение входящего кабеля, мм²    25 Тип монтажной рейки    35x7.5 Монтажная глубина - ниши, мм    73,6 Ширина по количеству модульных расстояний    4 Количество защищенных полюсов    4 Частота, Гц    50
