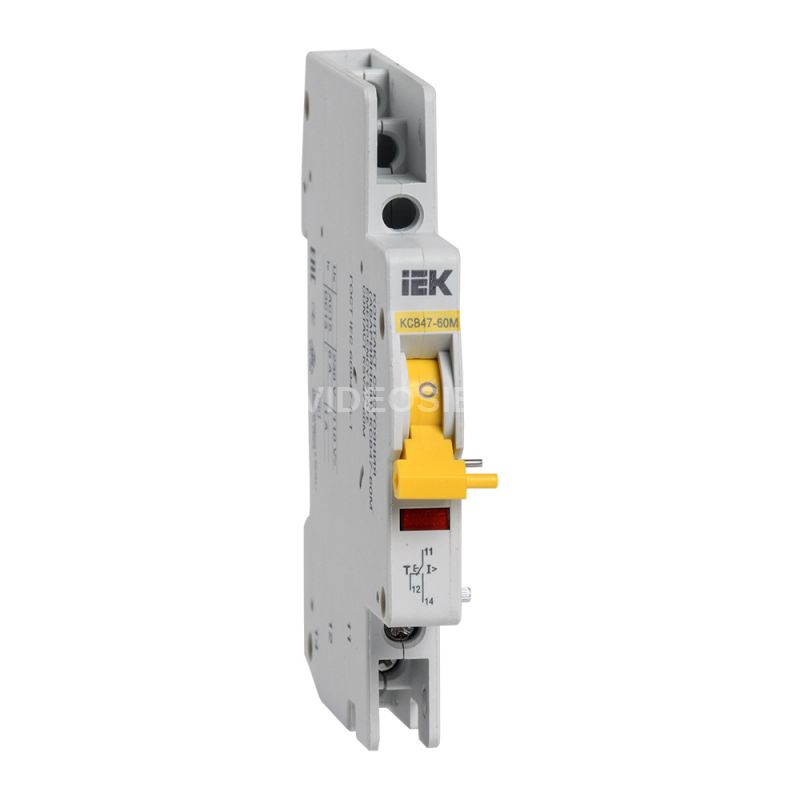

Описание IEK MVA31D-AK-1

Контакт состояния (аварийный) КСВ47-60М служит для получения информации о состоянии автоматических выключателей ВА47-60М в системах автоматизации технологических процессов или защиты конкретных объектов.

КСВ47-60М выполняет функцию сигнализации положения механизма взвода ВА47-60М. После установки модуля в зацепление с механизмом ВА47-60М при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).

Преимущества

• Безвинтовое присоединение к автоматическим выключателям ВА47-60М.
• Дополнительное окно индикации.

Технические характеристики IEK MVA31D-AK-1

Функционал назначение или применение    Контакт состояния Кол-во норм разомкнутых - НО контактов    1 Кол-во нормально замкнутых - НЗ контактов    1 Количество переключающих контактов    1 Сторона присоединения к авт выкл    Левая Номинальное напряжение в сети перемен тока 50 Гц, В    230 Индикация срабатывания    Да Тип подключения    Винтовое соединение Номин напряжение постоян тока - DC, В    110 Тип монтажа    На DIN-рейку (DRA) Макс сечение входящего кабеля, мм²    2,5 Ширина по количеству модульных расстояний    0,5 Степень защиты - IP    IP20
