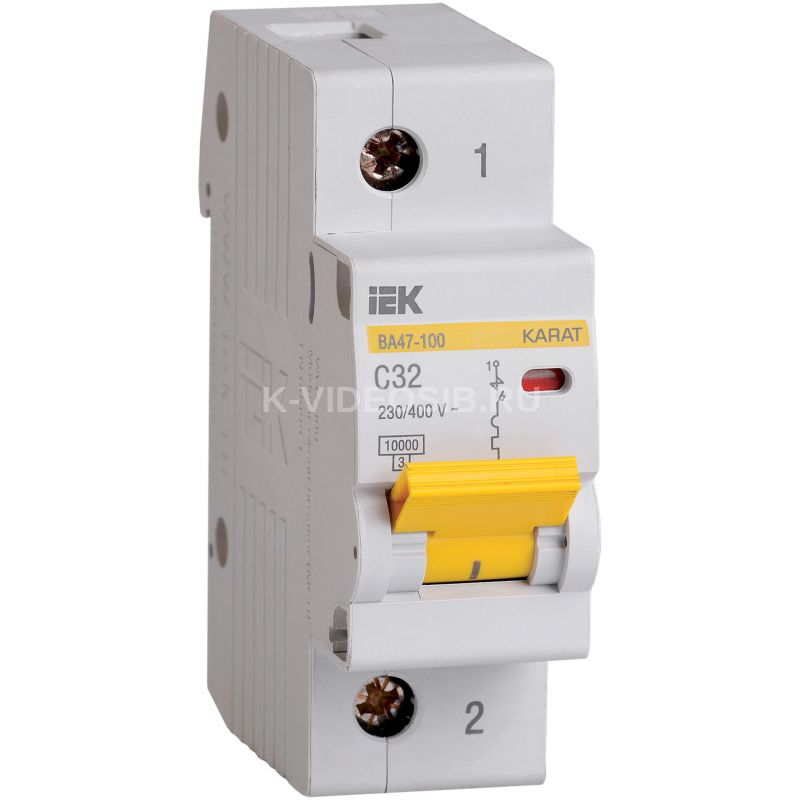

Описание IEK MVA40-1-032-C

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Технические характеристики IEK MVA40-1-032-C

Количество полюсов    1 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    6.0 Сфера применения    IEK_V0000013 Тип подключения    Винтовое соединение Макс сечение входящего кабеля, мм²    35 Способ задания уставки расцепителя    IEK_V0000017 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Возможна дополнит комплектация    Да Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Класс токоограничения    3 Количество защищенных полюсов    1 Климатическое исполнение    УХЛ4 Способ задания уставки мгновенного расцепителя    IEK_V0000018 Наличие дифференциального расцепителя    Нет Наличие взрывозащиты    IEK_V0000020 Ширина по количеству модульных расстояний    1,5 Тип монтажа    EV004369 Общ количество полюсов    1 Наличие электронного расцепителя    Нет Монтажная глубина - ниши, мм    74,3 Частота, Гц    50 Количество силовых полюсов    EV000599 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Наличие теплового расцепителя    Да Степень защиты - IP    IP20 Тип монтажной рейки    IEK_V0000022 Наличие электромагнитного расцепителя    Да Отключающая способность по EN 60898, кА    10 Номинальный ток, А    32 Частота, Гц    50 Номин ток, А    32.0
