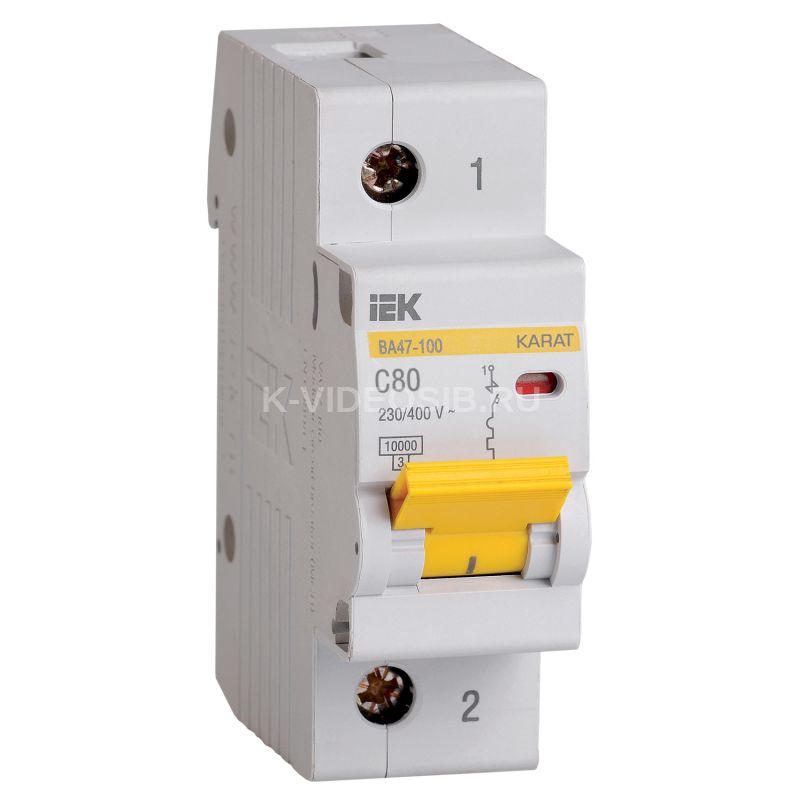

Описание IEK MVA40-1-080-C

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

• Особенности конструкции



  Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



  Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Технические характеристики IEK MVA40-1-080-C

Количество полюсов    1 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    C Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    15.0 Наличие теплового расцепителя    Да Ширина по количеству модульных расстояний    1,5 Монтажная глубина - ниши, мм    74,3 Наличие электромагнитного расцепителя    Да Частота, Гц    50 Тип монтажной рейки    35x7.5 Макс сечение входящего кабеля, мм²    35 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Наличие дифференциального расцепителя    Нет Класс токоограничения    3 Тип монтажа    на DIN-рейку Отключающая способность по EN 60898, кА    10 Степень защиты - IP    IP20 Наличие взрывозащиты    Без взрывозащиты Сфера применения    Промышленное и бытовое Способ задания уставки мгновенного расцепителя    По кратности (Ki) Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Способ задания уставки расцепителя    По типу (A/B/C/D...) Общ количество полюсов    1 Количество силовых полюсов    1 Количество защищенных полюсов    1 Наличие электронного расцепителя    Нет Возможна дополнит комплектация    Да Климатическое исполнение    УХЛ4 Тип подключения    Винтовое соединение Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Частота, Гц    50
