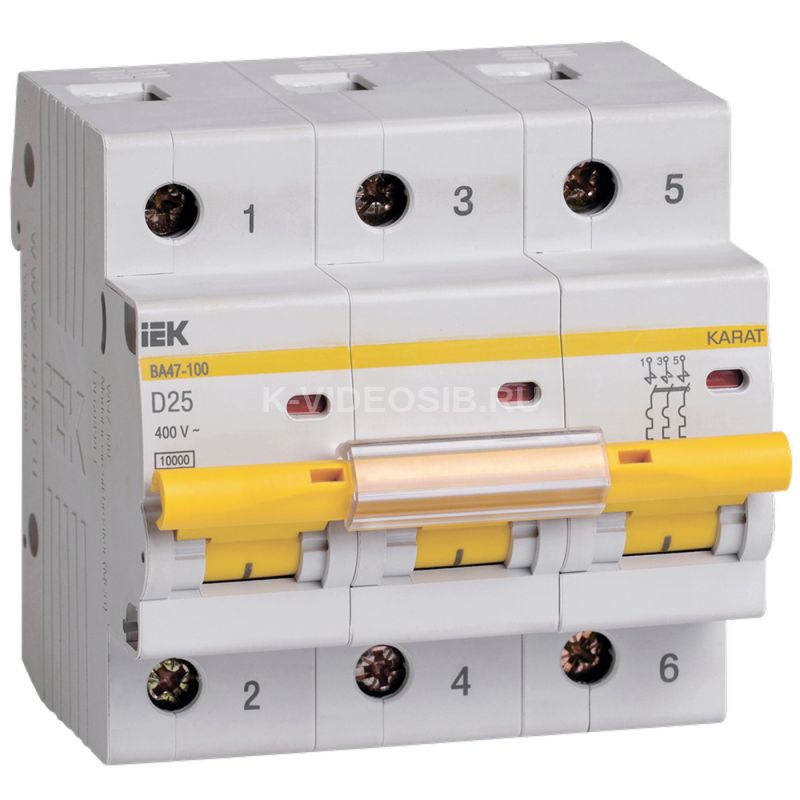

Описание IEK MVA40-3-025-D

Автоматический выключатель ВА47-100

IEK MVA40-3-025-D предназначен для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
• – контакт состояния КС47;
• – контакт состояния КСВ47;
• – расцепитель минимального напряжения РММ47;
• – расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур от -40°С до +50°С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

​​​​​​​Особенности конструкции

Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Технические характеристики IEK MVA40-3-025-D

Количество полюсов    3 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    D Тип напряжения    Перемен./постоян. (AC/DC) Номин раб напряжение, В    400 Номин напряжение постоян тока - DC, В    ≤ 60 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    13.5 Ширина по количеству модульных расстояний    4,5 Наличие дифференциального расцепителя    Нет Степень защиты - IP    IP20 Тип монтажной рейки    IEK_V0000022 Способ задания уставки мгновенного расцепителя    IEK_V0000018 Климатическое исполнение    УХЛ4 Наличие теплового расцепителя    Да Класс токоограничения    3 Тип монтажа    EV004369 Частота, Гц    50 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    10.0 Отключающая способность по EN 60898, кА    10 Количество защищенных полюсов    3 Количество силовых полюсов    EV000069 Общ количество полюсов    3 Наличие электронного расцепителя    Нет Возможна дополнит комплектация    Да Способ задания уставки расцепителя    IEK_V0000017 Время срабатывания расцепителя в зоне КЗ tm, с    0,1 Сфера применения    IEK_V0000013 Макс сечение входящего кабеля, мм²    35 Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    10.0 Наличие взрывозащиты    IEK_V0000020 Монтажная глубина - ниши, мм    74,3 Наличие электромагнитного расцепителя    Да Тип подключения    Винтовое соединение Номинальный ток, А    25 Частота, Гц    50 Номин ток, А    25.0
