Описание IEK MVA50-3-125-D

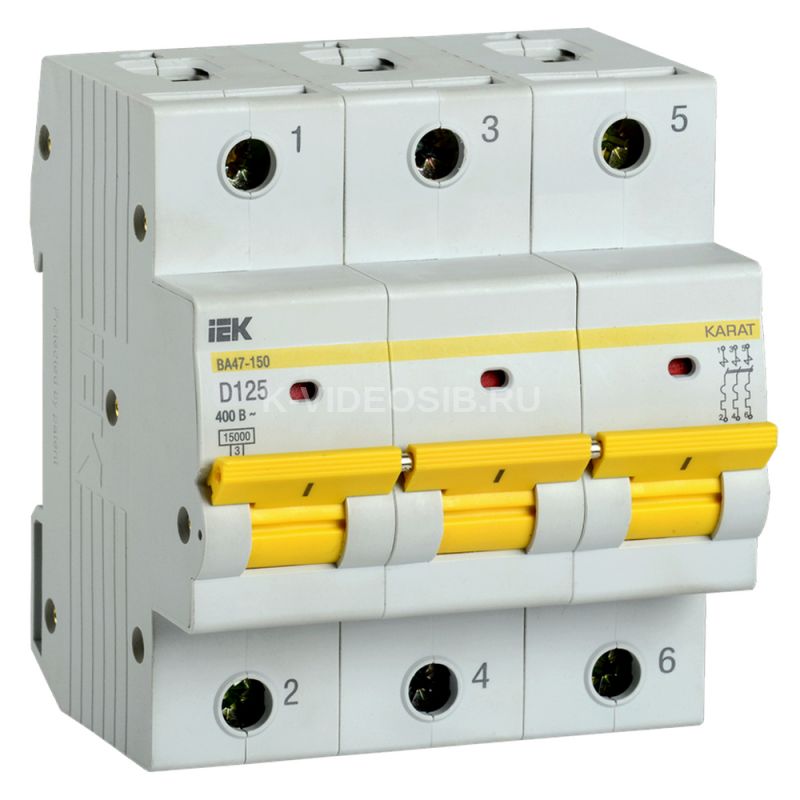

KARAT Автоматический выключатель ВА47-150 3P D 125А 15кА IEK MVA50-3-125-D. Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок. Предельная отключающая способность 15000 А. 32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.

Преимущества

• Защита от сверхтоков в каждом полюсе.
• Быстрый монтаж и дополнительная надежность крепления.
• Эргономичный дизайн рукоятки.
• Гравировка логотипа на боковой стороне.
• Насечки на контактных зажимах увеличивают механическую устойчивость соединения.
• Индикатор состояния главной цепи.

Особенности конструкции

Конструкция ВА 47-150 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.​​​​​​​

Технические характеристики IEK MVA50-3-125-D

Количество полюсов    3 Номин импульсное выдерживаемое напряжение, кВ    6 Характеристика срабатывания - кривая тока    D Тип напряжения    Переменный (AC) Номин раб напряжение, В    400 Тип расцепителя    Тепловой, электромагнитный Потери энергии, Вт    60.0 Сфера применения    Промышленное и бытовое Мех износостойкость, циклов    ≥ 6000 Степень защиты - IP    IP40 Тип монтажа    на DIN-рейку Ремонтопригодность    Нет Наличие электромагнитного расцепителя    Да Макс сечение входящего кабеля, мм²    50 Ширина по количеству модульных расстояний    4,5 Отключающая способность по EN 60898, кА    15 Тип подключения    Винтовое соединение Наличие электронного расцепителя    Нет Общ количество полюсов    3 Климатическое исполнение    УХЛ4 Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    15.0 Режим работы    Продолжительный-S1 Электр износостойкость, циклов    ≥ 4000 Наличие теплового расцепителя    Да Тип монтажной рейки    ТН-35 Наличие дифференциального расцепителя    Нет Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    15.0 Частота, Гц    50 Вес одного полюса, кг    0,194 Возможность присоединения шин    PIN (штырь), FORK (вилка) Возможна дополнит комплектация    Да Количество защищенных полюсов    3 Частота, Гц    50
