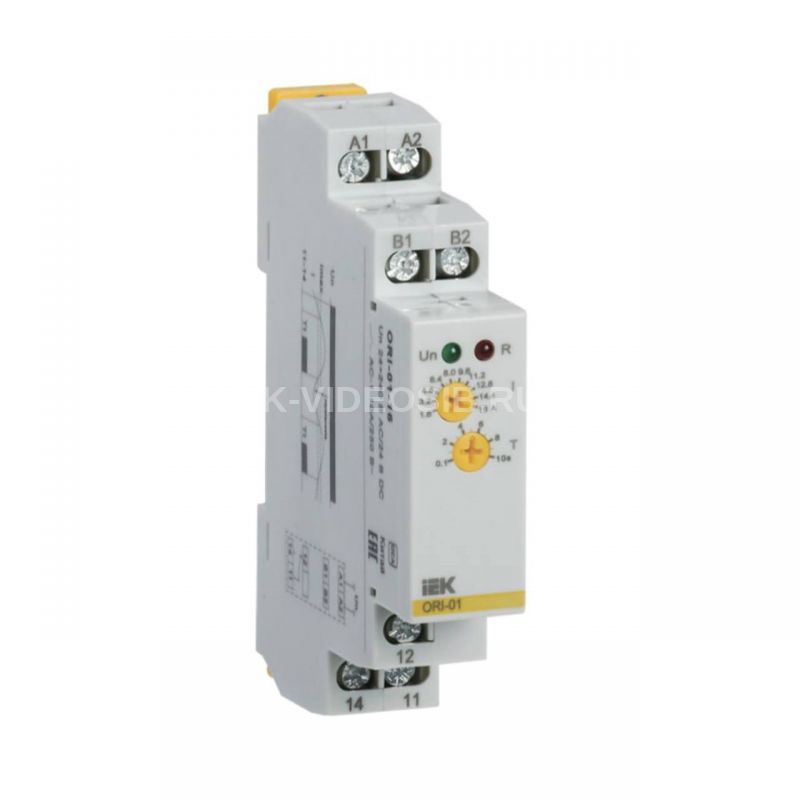

Описание IEK ORI-01-16

Реле контроля тока ORI 1,6-16А 24-240В AC/24В DC IEK - Предназначено для контроля параметров электрического тока в сети и передачи команды исполнительным элементам.

Технические характеристики IEK ORI-01-16

Диапазон измеряемого тока, А             1,6...16

Тип напряжения управления   Перемен./постоян. (AC/DC)

Номин напряжение питания цепи управ Us AC 50 Гц, В            24...240

Номин напряж питания цепи управ Us пост тока DC, В             24

Количество групп переключающих контактов               1

Количество переключающих контактов            0

Номин ток контактных групп при АС-1, А          10

Гистерезис, процентов               5

Контроль макс однофазного тока         Да

Высота, мм        90

Мин задержка на отключение, с           -

Категория перенапряжения     3

Глубина, мм     64

Кол-во нормально замкнутых - НЗ контактов  0

Макс задержка на отключение, с         -

Кол-во норм разомкнутых - НО контактов       0

Электр износостойкость, циклов          10^6

Индикатор наличия напряжения          Зелёный светодиод (Un)

Номин напряжение контактной группы, В       250В АС /24 DC

Погрешность настройки, процентов    ± 5

Функция гистерезиса однофазного напряж     Да

Мех износостойкость, циклов 10^7

Макс сечение одножильного кабеля, мм²       1х2,5

Макс сечение многожил кабеля с наконечниками, мм²           1х2,5

Ремонтопригодность   Нет

Макс задержка на включение, с           10

Контроль мин однофазного тока          Да

Диапазон отклонения напряж питания, процентов     -15...10

Контроль мин трехфазного тока           Нет

Температура эксплуатации, °C               -20...55

Контроль макс трехфазного тока          Нет

Индикатор срабатывания реле              Красный светодиод (R)

Тип монтажа    DIN-рейка (стандарт) 35 мм

Диапазон частоты питающего напряжения, Гц             50/60 ± 0,2

Вес, кг  0,062

Степень загрязнения   2

Контроль мин постоян тока     Нет

Напряжение питания, В             24...240 В AC / 24 В

Рабочее положение     Любое

Ширина, мм     18

Контроль макс постоян тока    Нет

Степень защиты IP клеммы      IP20

Потребляемая мощность          AC 0,09...3 ВА / DC 0,05...1,5 Вт

Предельные значения допусков, процентов   5

Мин задержка на включение, с             0.1

Функция гистерезиса трехфазного напряж      Нет

Степень защиты IP лицевая панель      IP40
