Описание IEK RP-1-2-100

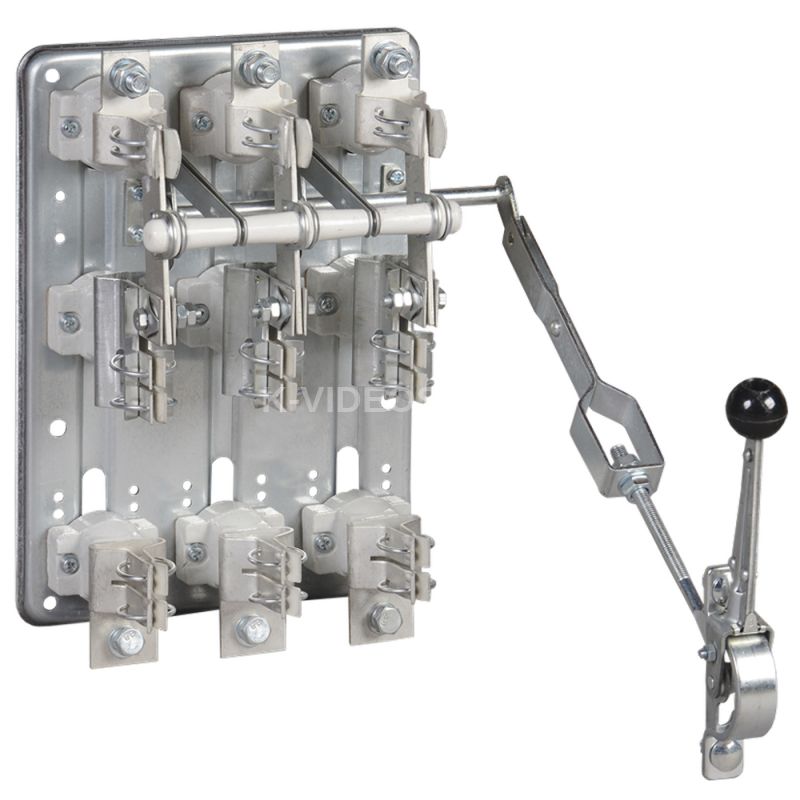

Разъединитель РПС-1 100А П IEK RP-1-2-100 предназначен для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей с номинальным током до 400А и номинальным напряжением до 400 В переменного тока в распределительных устройствах.

Разъединители-предохранители серии РП соответствуют требованиям ГОСТ Р 50030.3.

Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления и т.п.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения высококачественных материалов.
• Видимый разрыв цепи.
• Широкий ассортимент рукояток управления.
• Возможность присоединения медных и алюминиевых проводников.

Особенности конструкции

Полный комплект метизов для установки и присоединения проводников.

Технические характеристики IEK RP-1-2-100

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    400 Тип плавкой вставки    ППНИ-33 Номин продолжительный ток Iu, А    100 Пригоден в кач предохранительного выкл    Нет Категория применения    AC-20 В Тип элемента управления    Короткая поворотная ручка (узкий хват) Моторный привод - дополнительно    Нет Констр размер вставки плавкого предохр-ля    Типоразмер 0 (NH0) Конструкция прибора    Встраиваемое устройство для встраиваемой техники Подходит для установки в распредел платы    Нет Пригоден в качестве сервисного выкл-ля    Нет Вид рукоятки ручного привода    Передняя смещенная Пригоден в кач устр аварийной остановки    Нет Категория применения    AC-20 В Тип подключения силовой электрич цепи    Болтовое соединение Номин напряжение изоляции Ui, В    660 Реверсивный переключатель    Нет Степень защиты - IP передняя сторона    IP00 Компактная версия выкл-разъединителя    Нет Пригоден в качестве главного выключателя    Да Климатическое исполнение    УХЛ3 Подходит для промежуточного монтажа    Нет Условный номин ток короткого замыкания Iq, кА    20 Частота    50/60 Гц Подходит для напольного монтажа    Нет Степень защиты - IP    IP00
