Описание IEK RRP10-3-10-024A

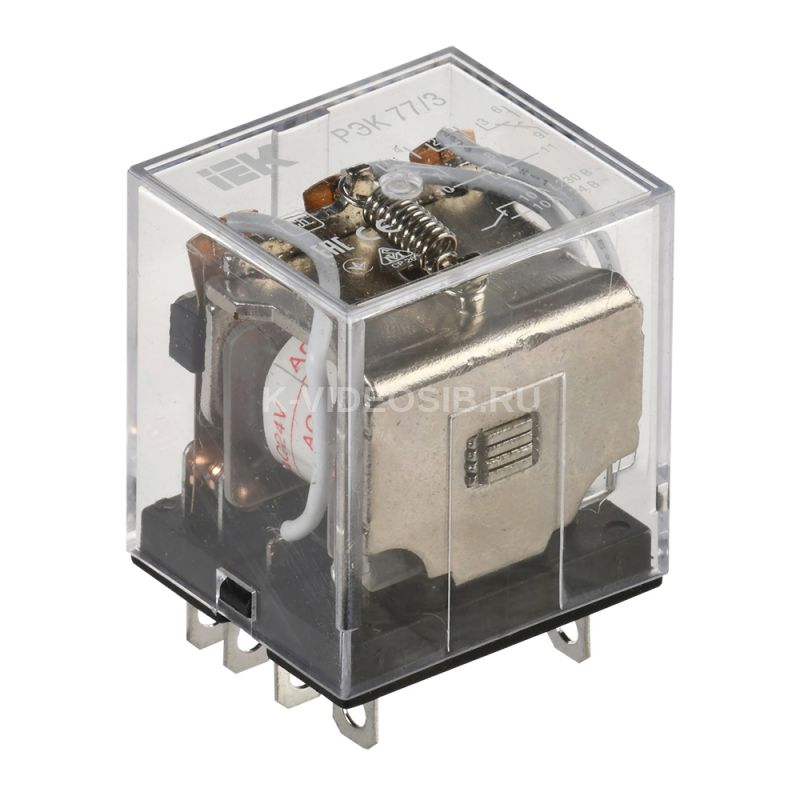

Реле РЭК77/3(LY3) 10А 24В AC IEK предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-3-10-024A

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    24 Количество переключающих контактов    3 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM77/3 Тип подключения    Плоское разъёмное соединение Тип управления или переключения    Моностабильное Мощность катушки управления при AC 230 В, ВА    3.5 Номин раб напряжение AC контактов, В    230 В комплекте с розеткой    Нет Ширина, мм    31.0 Климатическое исполнение    У2.1 Температура эксплуатации, °C    -45...40 С перекидными контактами    Нет Сопротивление изоляции, мОм    ≥ 100 Мощность катушки управления при AC 12 В, ВА    2.0 Кол-во норм разомкнутых - НО контактов    3 Ток потребляемый катушкой при DC 12 В, мА    130.0 Высота, мм    42 Мощность катушки управления при AC 24 В, ВА    4.6 Ток потребляемый катушкой при AC 24 В, мА    190.0 Глубина, мм    27 Степень защиты - IP    IP40 Кол-во нормально замкнутых - НЗ контактов    3 Номин раб напряжение DC контактов, В    24 Мощность катушки управления при DC 24 В, Вт    1.9 Ток потребляемый катушкой при DC 24 В, мА    80.0 Ток потребляемый катушкой при AC 230 В, мА    15.0 Ток потребляемый катушкой при AC 12 В, мА    170.0 Мех износостойкость, циклов    ≥ 10^7 Мощность катушки управления при DC 12 В, Вт    1.6 Полюсность    Определенная полюсность Электр износостойкость, циклов    ≥ 10^5 Со съемными зажимами    Нет
