Описание IEK RRP10-3-10-220A-LED

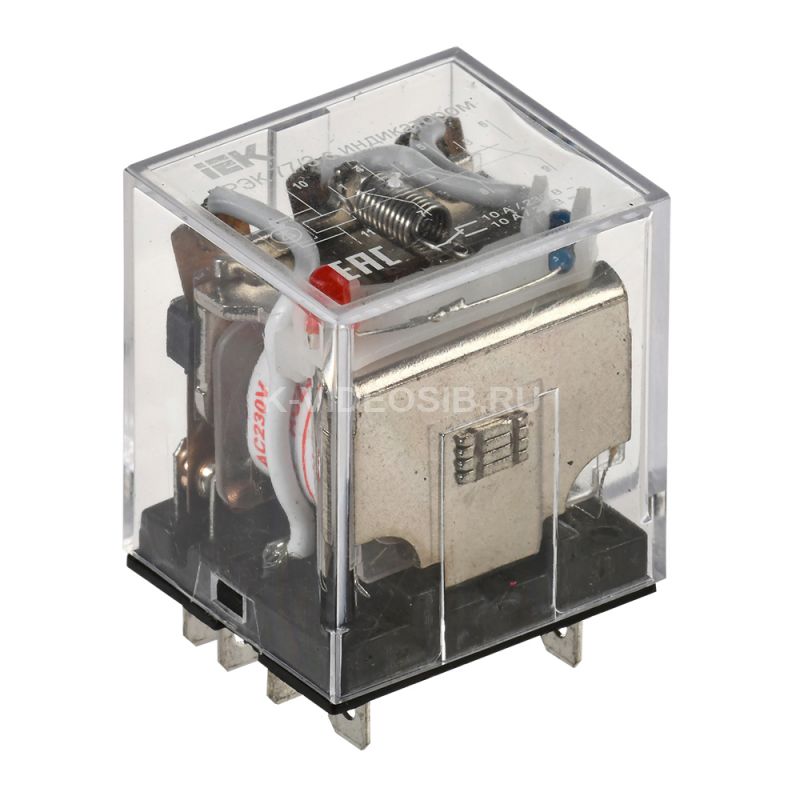

Реле РЭК77/3(LY3) с индикацией 10А 230В АC ИЭК

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-3-10-220A-LED

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    230 Количество переключающих контактов    3 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM77/3 Тип подключения    Плоское разъёмное соединение Температура эксплуатации, °C    -45...40 Глубина, мм    27 Сопротивление изоляции, мОм    ≥ 100 Мощность катушки управления при AC 12 В, ВА    2.0 Номин раб напряжение AC контактов, В    230 Со съемными зажимами    Нет Мощность катушки управления при AC 230 В, ВА    3.5 Ширина, мм    31.0 Ток потребляемый катушкой при AC 230 В, мА    15.0 Мех износостойкость, циклов    ≥ 10^7 Ток потребляемый катушкой при AC 12 В, мА    170.0 В комплекте с розеткой    Нет С перекидными контактами    Нет Ток потребляемый катушкой при DC 12 В, мА    130.0 Мощность катушки управления при DC 12 В, Вт    1.6 Электр износостойкость, циклов    ≥ 10^5 Степень защиты - IP    IP40 Полюсность    Определенная полюсность Кол-во нормально замкнутых - НЗ контактов    3 Кол-во норм разомкнутых - НО контактов    3 Тип управления или переключения    Моностабильное Ток потребляемый катушкой при AC 24 В, мА    190.0 Мощность катушки управления при AC 24 В, ВА    4.6 Ток потребляемый катушкой при DC 24 В, мА    80.0 Климатическое исполнение    У2.1 Номин раб напряжение DC контактов, В    24 Мощность катушки управления при DC 24 В, Вт    1.9 Высота, мм    42
