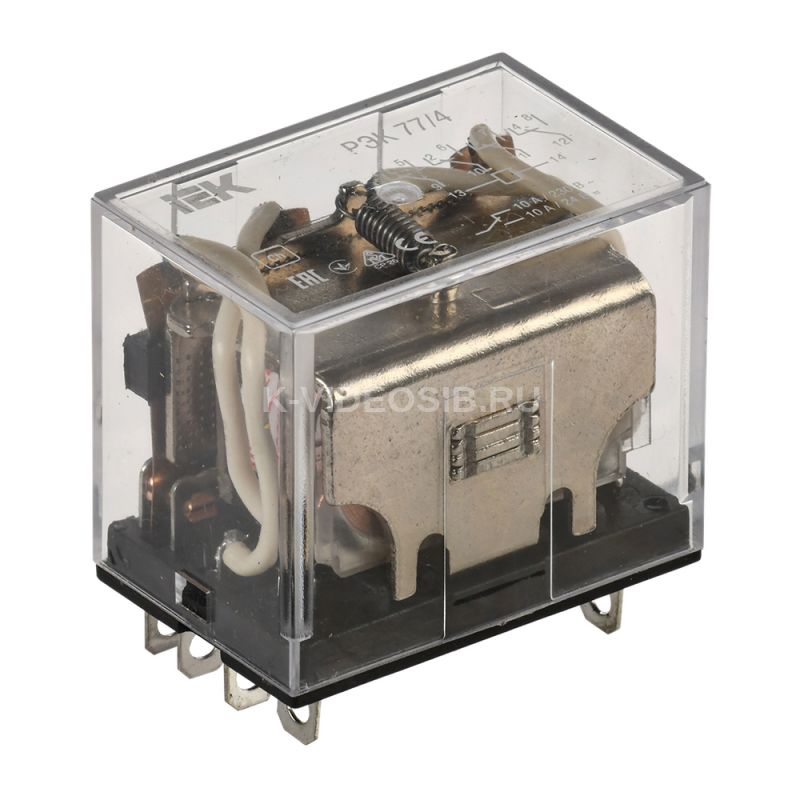

Описание IEK RRP10-4-10-024A

Реле промежуточные IEK RRP10-4-10-024A модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-4-10-024A

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    24 Количество переключающих контактов    4 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM77/4 Тип подключения    Плоское разъёмное соединение Мощность катушки управления при AC 24 В, ВА    4.6 Тип управления или переключения    Моностабильное Кол-во норм разомкнутых - НО контактов    4 Ток потребляемый катушкой при AC 230 В, мА    15.0 С перекидными контактами    Нет Ток потребляемый катушкой при AC 24 В, мА    190.0 Мощность катушки управления при DC 24 В, Вт    1.9 Полюсность    Определенная полюсность Электр износостойкость, циклов    ≥ 10^5 Климатическое исполнение    У2.1 Глубина, мм    27 Ток потребляемый катушкой при AC 12 В, мА    170.0 Температура эксплуатации, °C    -45...40 Ток потребляемый катушкой при DC 12 В, мА    130.0 Сопротивление изоляции, мОм    ≥ 100 Ток потребляемый катушкой при DC 24 В, мА    80.0 Номин раб напряжение DC контактов, В    24 Степень защиты - IP    IP40 В комплекте с розеткой    Нет Мощность катушки управления при AC 230 В, ВА    3.5 Высота, мм    42 Мех износостойкость, циклов    ≥ 10^7 Ширина, мм    41.0 Кол-во нормально замкнутых - НЗ контактов    4 Номин раб напряжение AC контактов, В    230 Мощность катушки управления при AC 12 В, ВА    2.0 Мощность катушки управления при DC 12 В, Вт    1.6 Со съемными зажимами    Нет
