Описание IEK RRP10-4-10-220A

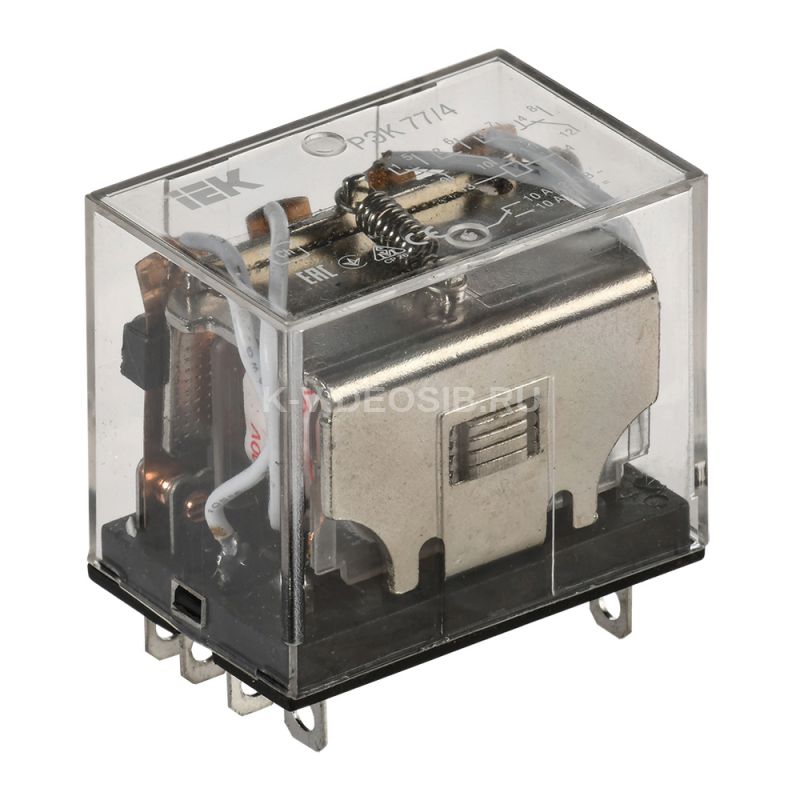

Реле РЭК77/4(LY4) 10А 220В АC ИЭК

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-4-10-220A

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    220 Количество переключающих контактов    4 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM77/4 Тип подключения    Плоское разъёмное соединение Сопротивление изоляции, мОм    ≥ 100 Ток потребляемый катушкой при DC 12 В, мА    130.0 Ток потребляемый катушкой при DC 24 В, мА    80.0 Со съемными зажимами    Нет Ток потребляемый катушкой при AC 12 В, мА    170.0 Мощность катушки управления при DC 12 В, Вт    1.6 Степень защиты - IP    IP40 Номин раб напряжение DC контактов, В    24 Мощность катушки управления при AC 24 В, ВА    4.6 Мощность катушки управления при AC 230 В, ВА    3.5 Ширина, мм    41.0 Глубина, мм    27 Кол-во нормально замкнутых - НЗ контактов    4 Ток потребляемый катушкой при AC 24 В, мА    190.0 Номин раб напряжение AC контактов, В    230 Тип управления или переключения    Моностабильное Высота, мм    42 Полюсность    Определенная полюсность Климатическое исполнение    У2.1 Ток потребляемый катушкой при AC 230 В, мА    15.0 Мех износостойкость, циклов    ≥ 10^7 Температура эксплуатации, °C    -45...40 Мощность катушки управления при DC 24 В, Вт    1.9 В комплекте с розеткой    Нет Электр износостойкость, циклов    ≥ 10^5 Кол-во норм разомкнутых - НО контактов    4 С перекидными контактами    Нет Мощность катушки управления при AC 12 В, ВА    2.0
