Описание IEK RRP10D-RRM-4

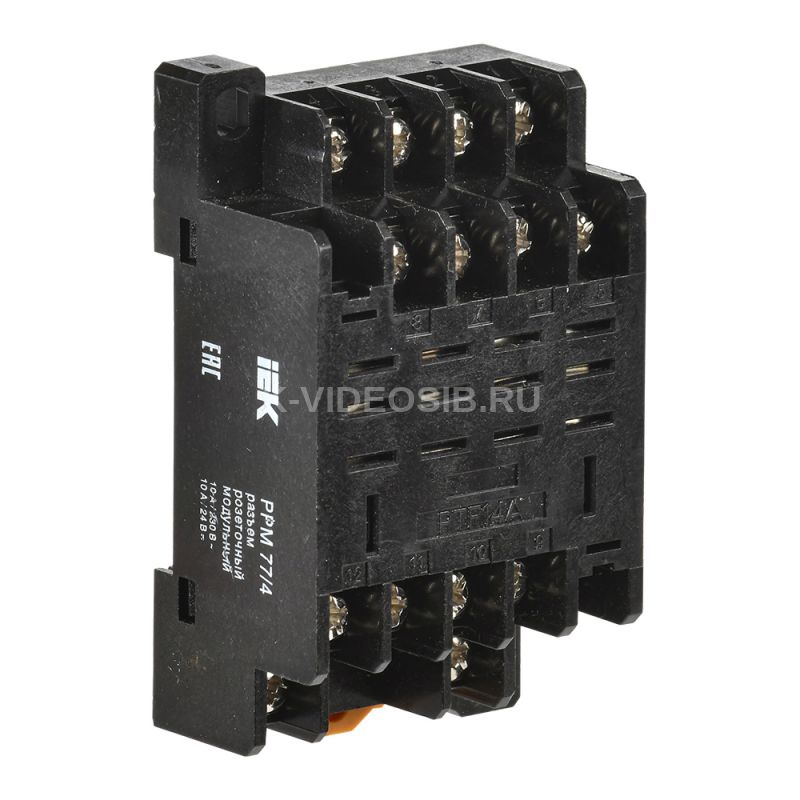

Разъём РРМ77/4(PTF14A) для РЭК77/4(LY4) модульный ИЭК

​​​​​​​

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10D-RRM-4

Тип монтажа    DIN-рейка (стандарт) 35 мм Количество пинов - штырьков    14 Номин ток, А    10 Тип подключения    Винтовое соединение Ширина, мм    45.0 Возможнотсь расширения    Нет Электр износостойкость, циклов    10^5 Высота, мм    78.5 Номин напряжение постоян тока - DC, В    24 Номин напряжение перемен тока, В    230 Сечение проводника, мм²    0,75...2,5 Ремонтопригодность    Нет Модульное исполнение    Да Со съемными зажимами    Нет Мех износостойкость, циклов    10^7 Температура эксплуатации, °C    -45...40 Климатическое исполнение    У2.1 Глубина, мм    30.0 Степень защиты - IP    IP20
