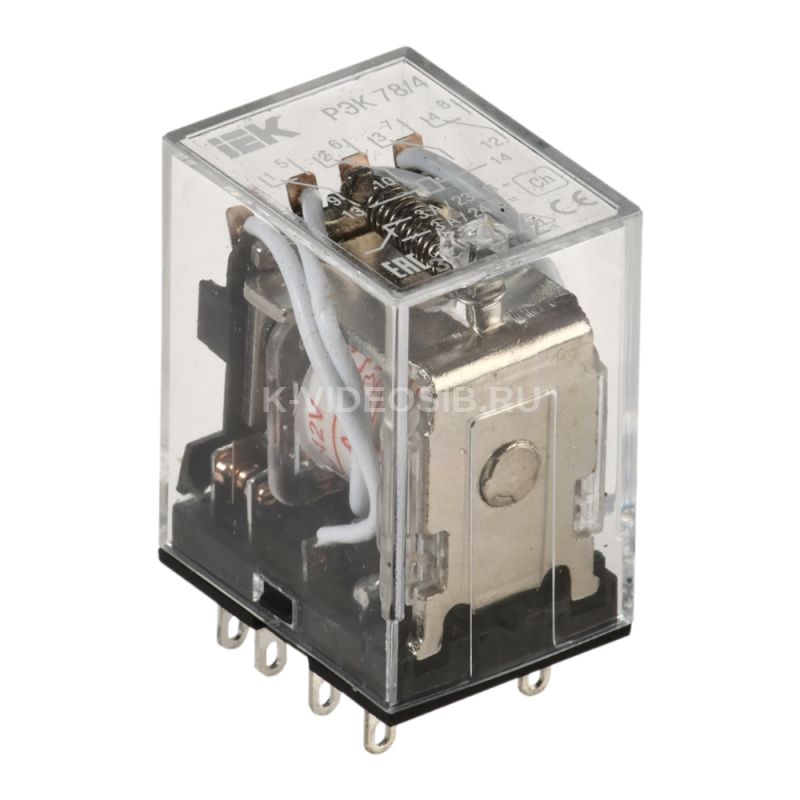

Описание IEK RRP20-4-03-012A-LED

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

ПРЕИМУЩЕСТВА

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-4-03-012A-LED

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    12 Количество переключающих контактов    4 Номин ток, А    3 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM78/4 Тип подключения    Плоское разъёмное соединение Ток потребляемый катушкой при AC 230 В, мА    7.5 Номин раб напряжение AC контактов, В    230 Номин раб напряжение DC контактов, В    24 Ток потребляемый катушкой при DC 24 В, мА    40.0 Сопротивление изоляции, мОм    ≥ 100 Мощность катушки управления при AC 230 В, ВА    1.7 Ток потребляемый катушкой при AC 24 В, мА    65.0 Полюсность    Определенная полюсность Мощность катушки управления при DC 12 В, Вт    0.9 Мощность катушки управления при AC 24 В, ВА    1.6 Степень защиты - IP    IP40 Климатическое исполнение    У2.1 Мех износостойкость, циклов    ≥ 10^7 Ток потребляемый катушкой при DC 12 В, мА    75.0 С перекидными контактами    Нет Температура эксплуатации, °C    -45...40 Электр износостойкость, циклов    ≥ 10^5 Ток потребляемый катушкой при AC 12 В, мА    115.0 В комплекте с розеткой    Нет Со съемными зажимами    Нет Кол-во норм разомкнутых - НО контактов    4 Кол-во нормально замкнутых - НЗ контактов    4 Мощность катушки управления при AC 12 В, ВА    1.4 Тип управления или переключения    Моностабильное Ширина, мм    20.5 Высота, мм    42 Мощность катушки управления при DC 24 В, Вт    1.0 Глубина, мм    27
