Описание IEK RRP20-4-03-024D-LED

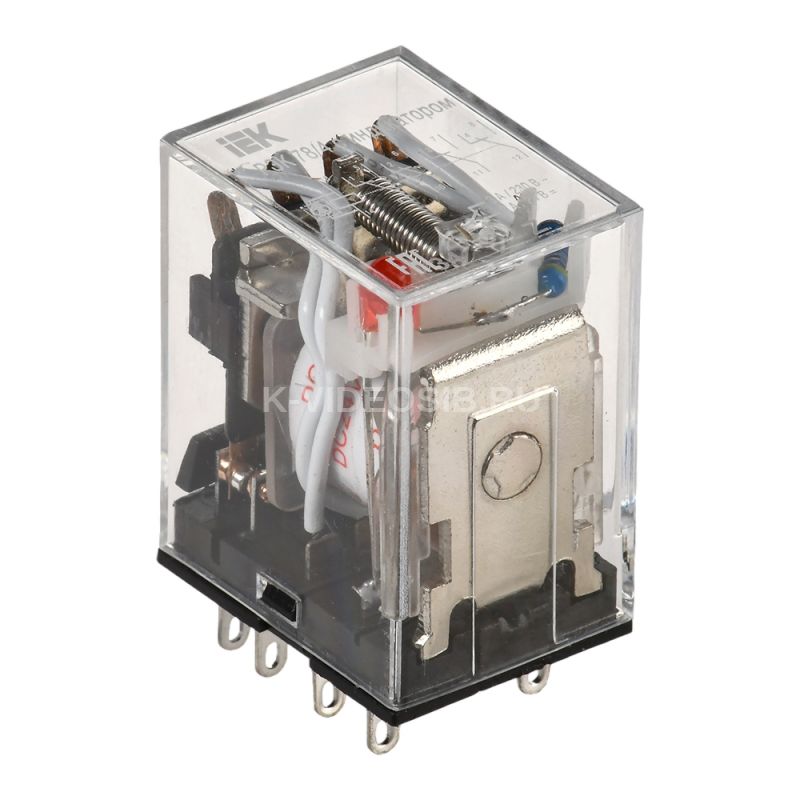

Реле РЭК78/4(MY4) с индикацией 3А 24В DC ИЭК.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

ПРЕИМУЩЕСТВА

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-4-03-024D-LED

Тип напряжения управления    Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В    24 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Количество переключающих контактов    4 Номин ток, А    3 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM78/4 Тип подключения    Плоское разъёмное соединение Степень защиты - IP    IP40 Номин раб напряжение AC контактов, В    230 Со съемными зажимами    Нет Мощность катушки управления при AC 12 В, ВА    1.4 Кол-во норм разомкнутых - НО контактов    4 Температура эксплуатации, °C    -45...40 Глубина, мм    27 В комплекте с розеткой    Нет Кол-во нормально замкнутых - НЗ контактов    4 Ток потребляемый катушкой при AC 230 В, мА    7.5 Ток потребляемый катушкой при AC 24 В, мА    65.0 Мощность катушки управления при DC 12 В, Вт    0.9 Мощность катушки управления при DC 24 В, Вт    1.0 Ток потребляемый катушкой при DC 24 В, мА    40.0 С перекидными контактами    Нет Мощность катушки управления при AC 24 В, ВА    1.6 Климатическое исполнение    У2.1 Сопротивление изоляции, мОм    ≥ 100 Ширина, мм    20.5 Ток потребляемый катушкой при AC 12 В, мА    115.0 Тип управления или переключения    Моностабильное Высота, мм    42 Мех износостойкость, циклов    ≥ 10^7 Мощность катушки управления при AC 230 В, ВА    1.7 Электр износостойкость, циклов    ≥ 10^5 Ток потребляемый катушкой при DC 12 В, мА    75.0 Полюсность    Определенная полюсность Номин раб напряжение DC контактов, В    24
