Описание IEK RRP20-4-03-220A-LED

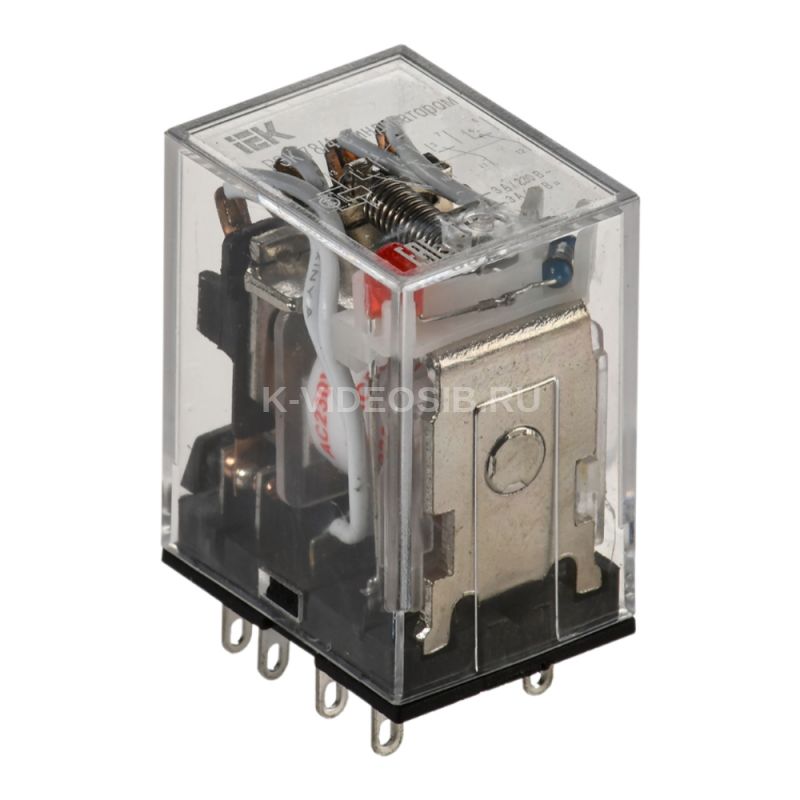

Реле РЭК78/4(MY4) с индикацией 3А 230В АC ИЭК.

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

ПРЕИМУЩЕСТВА

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-4-03-220A-LED

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    230 Количество переключающих контактов    4 Номин ток, А    3 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM78/4 Тип подключения    Плоское разъёмное соединение Степень защиты - IP    IP40 Ток потребляемый катушкой при AC 24 В, мА    65.0 Тип управления или переключения    Моностабильное Кол-во норм разомкнутых - НО контактов    4 Ток потребляемый катушкой при AC 12 В, мА    115.0 Мощность катушки управления при AC 12 В, ВА    1.4 Со съемными зажимами    Нет Номин раб напряжение DC контактов, В    24 Ширина, мм    20.5 Сопротивление изоляции, мОм    ≥ 100 Электр износостойкость, циклов    ≥ 10^5 Номин раб напряжение AC контактов, В    230 Ток потребляемый катушкой при AC 230 В, мА    7.5 С перекидными контактами    Нет Глубина, мм    27 Мех износостойкость, циклов    ≥ 10^7 Мощность катушки управления при DC 12 В, Вт    0.9 Климатическое исполнение    У2.1 В комплекте с розеткой    Нет Температура эксплуатации, °C    -45...40 Ток потребляемый катушкой при DC 12 В, мА    75.0 Ток потребляемый катушкой при DC 24 В, мА    40.0 Мощность катушки управления при DC 24 В, Вт    1.0 Кол-во нормально замкнутых - НЗ контактов    4 Мощность катушки управления при AC 230 В, ВА    1.7 Мощность катушки управления при AC 24 В, ВА    1.6 Полюсность    Определенная полюсность Высота, мм    42
