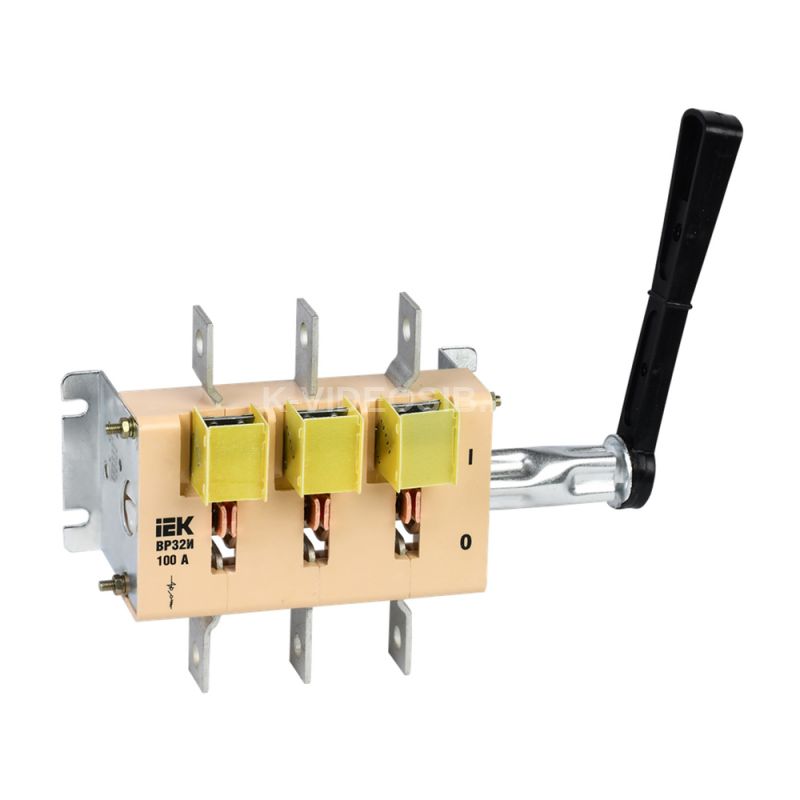

Описание IEK SRK01-111-100

Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.

Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.

Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения современных материалов.
• Двойной видимый разрыв цепи, цветовая индикация положения "Включено" позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
• Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.

• Особенности конструкции



  Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии.



  Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.



  Корпус ВР32И выполнен из самозатухающего механически прочного пластика.



  Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.

Технические характеристики IEK SRK01-111-100

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    690 Номин продолжительный ток Iu, А    100 Компактная версия выкл-разъединителя    Нет Пригоден в качестве главного выключателя    Да Тепловые потери, Вт на полюс    3 Подходит для напольного монтажа    Нет Условный номин ток короткого замыкания Iq, кА    8000 Климатическое исполнение    УХЛ3 Пригоден в кач устр аварийной остановки    Нет Тип подключения силовой электрич цепи    Болтовое соединение Номин импульсное выдерживаемое напряжение, кВ    8 Моторный привод - дополнительно    Нет Подходит для установки в распредел платы    Нет Конструкция прибора    Встраиваемое устройство для встраиваемой техники Тип элемента управления    Короткая поворотная ручка (узкий хват) Пригоден в качестве сервисного выкл-ля    Нет Подходит для промежуточного монтажа    Нет Пригоден в кач предохранительного выкл    Нет Макс сечение входящего кабеля, мм²    10-50 Номин напряжение изоляции Ui, В    690 Частота    50 Гц Степень защиты - IP передняя сторона    IP00 Реверсивный переключатель    Нет
