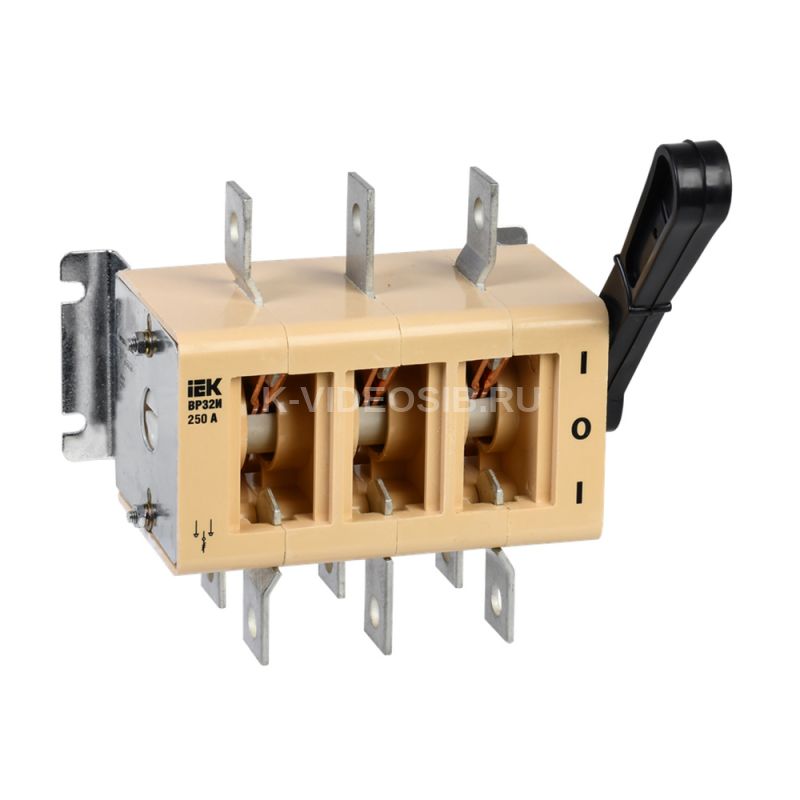

Описание IEK SRK01-200-250

Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.

Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.

Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения современных материалов.
• Двойной видимый разрыв цепи, цветовая индикация положения "Включено" позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
• Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.

• Особенности конструкции



  Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.



  Корпус ВР32И выполнен из самозатухающего механически прочного пластика.



  Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.



  Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии.

Технические характеристики IEK SRK01-200-250

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    690 Номин продолжительный ток Iu, А    250 Пригоден в качестве сервисного выкл-ля    Нет Реверсивный переключатель    Нет Пригоден в кач устр аварийной остановки    Нет Номин импульсное выдерживаемое напряжение, кВ    8 Подходит для установки в распредел платы    Нет Частота    50 Гц Номин напряжение изоляции Ui, В    690 Тип подключения силовой электрич цепи    Болтовое соединение Макс сечение входящего кабеля, мм²    70-150 Степень защиты - IP передняя сторона    IP00 Условный номин ток короткого замыкания Iq, кА    14000 Пригоден в кач предохранительного выкл    Нет Пригоден в качестве главного выключателя    Да Конструкция прибора    Встраиваемое устройство для встраиваемой техники Подходит для напольного монтажа    Нет Моторный привод - дополнительно    Нет Тип элемента управления    Короткая поворотная ручка (узкий хват) Климатическое исполнение    УХЛ3 Подходит для промежуточного монтажа    Нет Компактная версия выкл-разъединителя    Нет Тепловые потери, Вт на полюс    15
