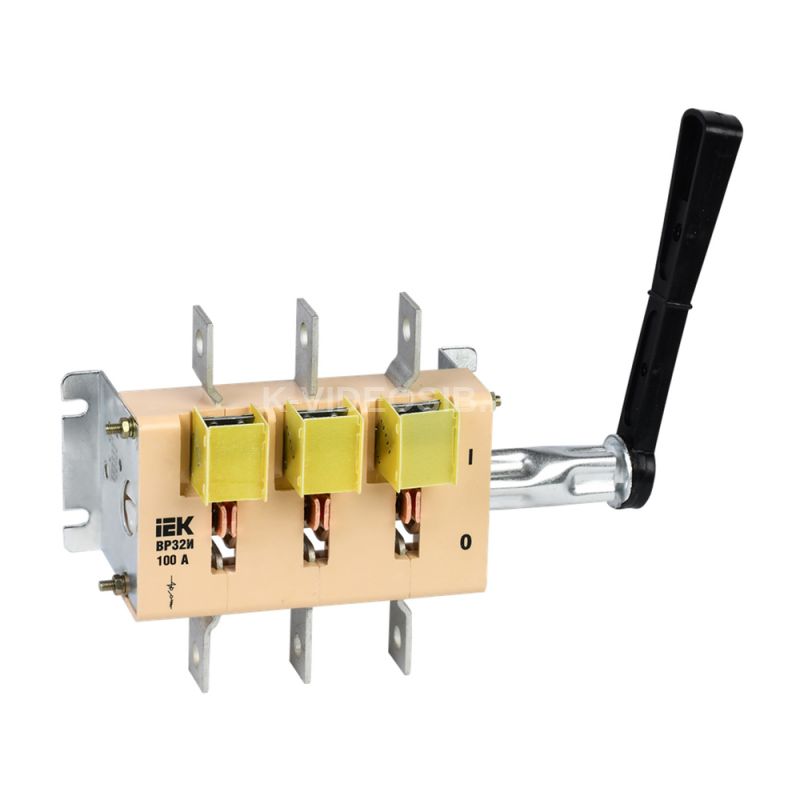

Описание IEK SRK01-211-100

Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.

Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.

Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения современных материалов.
• Двойной видимый разрыв цепи, цветовая индикация положения "Включено" позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
• Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.

• Особенности конструкции



  Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии.



  Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.



  Корпус ВР32И выполнен из самозатухающего механически прочного пластика.



  Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.



  Съемная рукоятка позволяет повысить безопасность эксплуатации электроустановки

Технические характеристики IEK SRK01-211-100

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    690 Номин продолжительный ток Iu, А    100 Климатическое исполнение    УХЛ3 Пригоден в кач предохранительного выкл    Нет Номин напряжение изоляции Ui, В    690 Подходит для промежуточного монтажа    Нет Тепловые потери, Вт на полюс    3 Пригоден в качестве сервисного выкл-ля    Нет Номин импульсное выдерживаемое напряжение, кВ    8 Пригоден в качестве главного выключателя    Да Степень защиты - IP передняя сторона    IP00 Подходит для установки в распредел платы    Нет Компактная версия выкл-разъединителя    Нет Моторный привод - дополнительно    Нет Пригоден в кач устр аварийной остановки    Нет Условный номин ток короткого замыкания Iq, кА    8000 Тип подключения силовой электрич цепи    Болтовое соединение Конструкция прибора    Встраиваемое устройство для встраиваемой техники Частота    50 Гц Тип элемента управления    Короткая поворотная ручка (узкий хват) Подходит для напольного монтажа    Нет Реверсивный переключатель    Нет Макс сечение входящего кабеля, мм²    10-50
