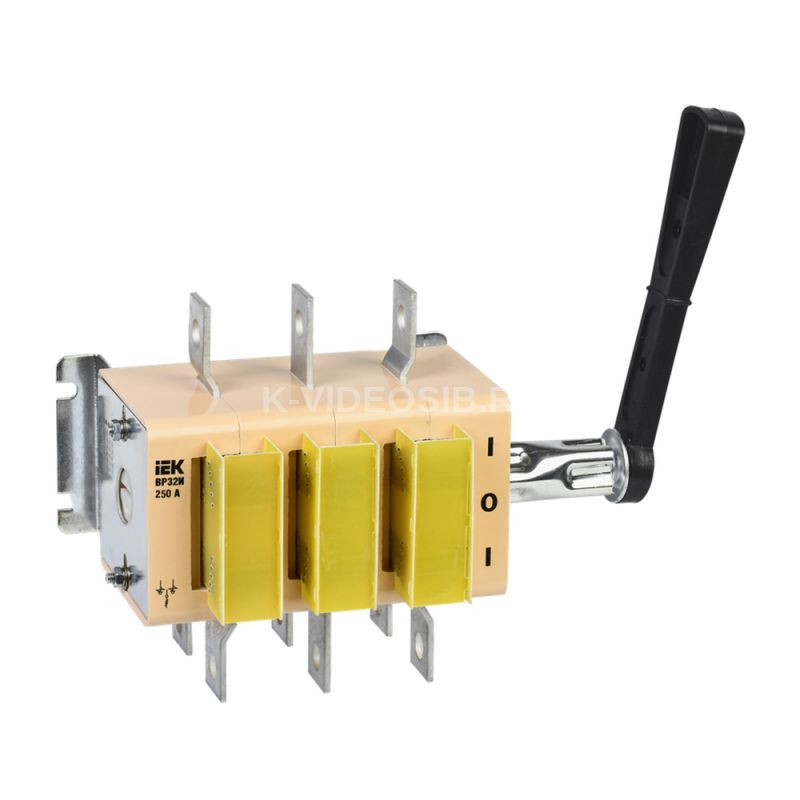

Описание IEK SRK21-211-250

Выключатели-разъединители ВР32И-35В71250 предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.

Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.

Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения современных материалов.
• Двойной видимый разрыв цепи, цветовая индикация положения "Включено" позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
• Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.

• Особенности конструкции



  Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии.



  Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.



  Корпус ВР32И выполнен из самозатухающего механически прочного пластика.



  Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.

Технические характеристики IEK SRK21-211-250

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    690 Номин продолжительный ток Iu, А    250 Подходит для напольного монтажа    Нет Тип элемента управления    Короткая поворотная ручка (узкий хват) Компактная версия выкл-разъединителя    Нет Макс сечение входящего кабеля, мм²    70-150 Тип подключения силовой электрич цепи    Болтовое соединение Реверсивный переключатель    Нет Номин импульсное выдерживаемое напряжение, кВ    8 Тепловые потери, Вт на полюс    15 Климатическое исполнение    УХЛ3 Пригоден в качестве главного выключателя    Да Пригоден в качестве сервисного выкл-ля    Нет Пригоден в кач предохранительного выкл    Нет Степень защиты - IP передняя сторона    IP00 Конструкция прибора    Встраиваемое устройство для встраиваемой техники Пригоден в кач устр аварийной остановки    Нет Подходит для установки в распредел платы    Нет Частота    50 Гц Подходит для промежуточного монтажа    Нет Моторный привод - дополнительно    Нет Условный номин ток короткого замыкания Iq, кА    14000 Номин напряжение изоляции Ui, В    690
