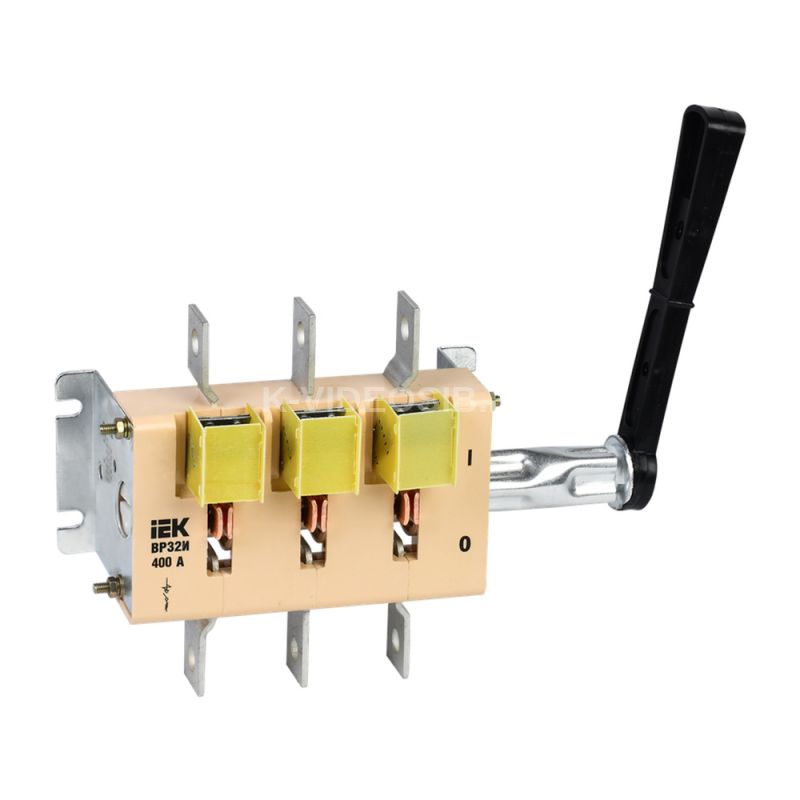

Описание IEK SRK31-211-400

Выключатели-разъединители серии ВР32И-37В71250 предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.

Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.

Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения современных материалов.
• Двойной видимый разрыв цепи, цветовая индикация положения "Включено" позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
• Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.

• Особенности конструкции



  Маркировка наносится на корпус методом тампопечати, который обеспечивает долговечное сохранение информации об изделии.



  Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.



  Корпус ВР32И выполнен из самозатухающего механически прочного пластика.



  Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.

Технические характеристики IEK SRK31-211-400

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    690 Номин продолжительный ток Iu, А    400 Пригоден в кач предохранительного выкл    Нет Конструкция прибора    Встраиваемое устройство для встраиваемой техники Макс сечение входящего кабеля, мм²    120-3х120 Климатическое исполнение    УХЛ3 Степень защиты - IP передняя сторона    IP00 Реверсивный переключатель    Нет Подходит для установки в распредел платы    Нет Условный номин ток короткого замыкания Iq, кА    22000 Пригоден в качестве сервисного выкл-ля    Нет Пригоден в кач устр аварийной остановки    Нет Номин импульсное выдерживаемое напряжение, кВ    8 Тепловые потери, Вт на полюс    35 Номин напряжение изоляции Ui, В    690 Тип элемента управления    Короткая поворотная ручка (узкий хват) Частота    50 Гц Моторный привод - дополнительно    Нет Подходит для промежуточного монтажа    Нет Подходит для напольного монтажа    Нет Компактная версия выкл-разъединителя    Нет Тип подключения силовой электрич цепи    Болтовое соединение Пригоден в качестве главного выключателя    Да
