Описание IEK SVA10-3-0032-02

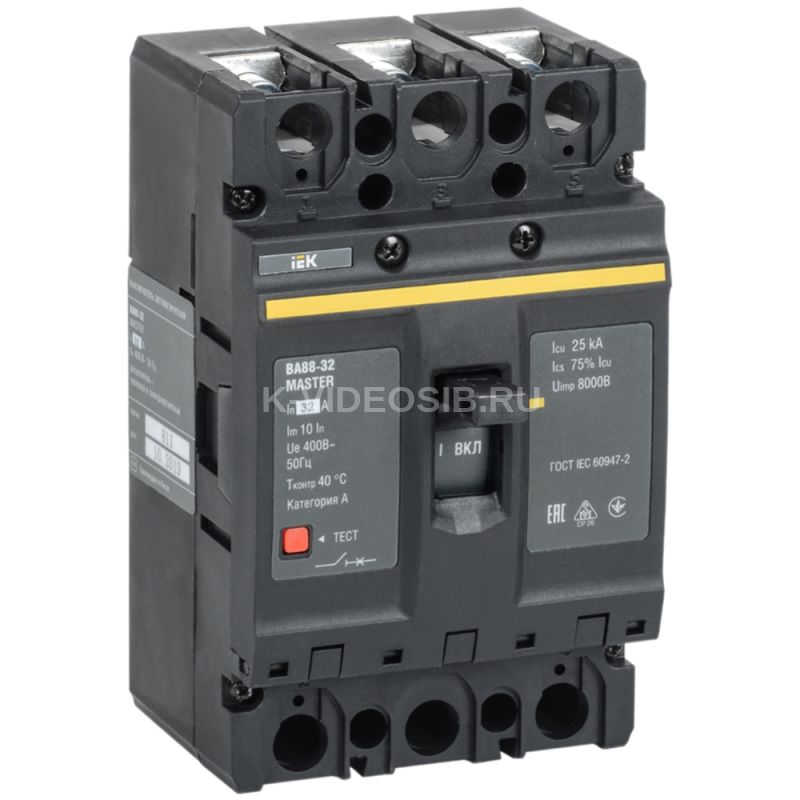

Выключатель автоматический ВА88-32 3Р 32А 25кА MASTER IEK.

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

ПРЕИМУЩЕСТВА

• Компактные размеры.
• Рабочее напряжение – до 690 В.
• Широкий ассортимент дополнительных устройств.
• Установка в любом положении (вертикально/горизонтально).
• Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
• Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
• Пополюсная настройка.

Особенности конструкции

Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов." height="223" src="https://cdn-02.iek.ru/imgproxy/u1_5Cyg38G7eDACnKfk7dPRUjKMqsqMV3zGWRL7-Dao/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2RiZmY3YzMyNzJhMGNjYzU4ZmM5NDMxNzdkOTU0YWNhMzVkMTFmYWE1MTU5ZjVkYTE5YzA5NTk4MTFhODRjMzEucG5n.avif" width="223" />

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.

Технические характеристики IEK SVA10-3-0032-02

Номин ток, А    32 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    25 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Температура эксплуатации, °C    -40...60 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    92.0 Высота, мм    164.0 Глубина, мм    65.0 Конструкция прибора    Встраиваемое устройство расширения Электр износостойкость, циклов    < 2500 Степень защиты зажимов IP    IP00 С расцеплением под напряжением    Да Тип элемента управления    Тумблер Степень защиты - IP    IP30 Уставка электромагнитного расцепителя Im, А    10 In Кол-во вспомогат норм разомкнутых-НО конт    0 Номин напряжение, В    400...400 Высота над уровнем моря, м    < 2000 Диапазон уставки тока расцепления, А    320 Уставка теплового расцепителя, А    32 Номин раб наибольшая откл способность Ics, кА    18,75 Подходит для монтажа на DIN-рейку    Нет Мех износостойкость, циклов    < 8500 Номин продолжительный ток Iu, А    32 Моторный привод - дополнительно    Да Вес, кг    1.400 Номин импульсное выдерживаемое напряжение, кВ    8 Наличие электронного расцепителя    Нет Относительная влажность воздуха    50% Диап регул без заде сраб расцеп короткого замык, А    - Климатическое исполнение    УХЛ3 Номин напряжение изоляции Ui, В    800 Кол-во вспомогат норм замкнутых-НЗ конт    0 Режим работы    Продолжительный
