Описание IEK SVA10-3-0040-02

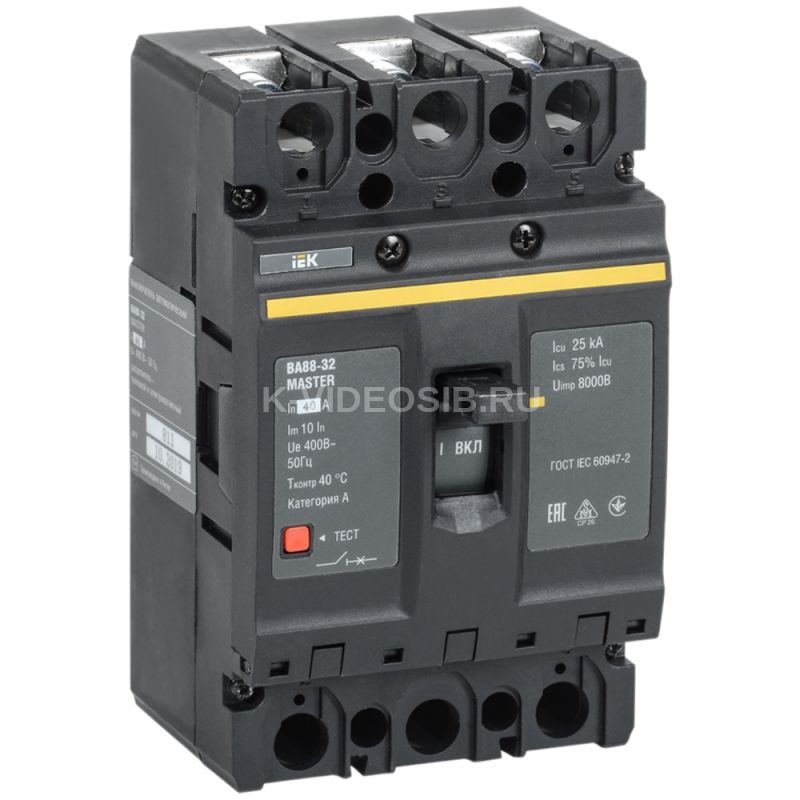

Выключатель автоматический ВА88-32 3Р 40А 25кА MASTER IEK.

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

ПРЕИМУЩЕСТВА

• Компактные размеры.
• Рабочее напряжение – до 690 В.
• Широкий ассортимент дополнительных устройств.
• Установка в любом положении (вертикально/горизонтально).
• Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
• Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
• Пополюсная настройка.

Особенности конструкции

Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов." height="223" src="https://cdn-02.iek.ru/imgproxy/u1_5Cyg38G7eDACnKfk7dPRUjKMqsqMV3zGWRL7-Dao/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2RiZmY3YzMyNzJhMGNjYzU4ZmM5NDMxNzdkOTU0YWNhMzVkMTFmYWE1MTU5ZjVkYTE5YzA5NTk4MTFhODRjMzEucG5n.avif" width="223" />

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.

Технические характеристики IEK SVA10-3-0040-02

Номин ток, А    40 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    25 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Температура эксплуатации, °C    -40...60 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    92.0 Высота, мм    164.0 Глубина, мм    65.0 Номин продолжительный ток Iu, А    40 Диапазон уставки тока расцепления, А    400 Моторный привод - дополнительно    Да Степень защиты - IP    IP30 Уставка теплового расцепителя, А    40 Мех износостойкость, циклов    < 8500 Конструкция прибора    Встраиваемое устройство расширения Относительная влажность воздуха    50% Кол-во вспомогат норм замкнутых-НЗ конт    0 Режим работы    Продолжительный Климатическое исполнение    УХЛ3 Электр износостойкость, циклов    < 2500 Номин импульсное выдерживаемое напряжение, кВ    8 Диап регул без заде сраб расцеп короткого замык, А    - Тип элемента управления    Тумблер Номин напряжение изоляции Ui, В    800 Высота над уровнем моря, м    < 2000 Уставка электромагнитного расцепителя Im, А    10 In Подходит для монтажа на DIN-рейку    Нет Кол-во вспомогат норм разомкнутых-НО конт    0 Вес, кг    1.400 Наличие электронного расцепителя    Нет Номин напряжение, В    400...400 Степень защиты зажимов IP    IP00 С расцеплением под напряжением    Да Номин раб наибольшая откл способность Ics, кА    18,75
