Описание IEK SVA10-3-0063

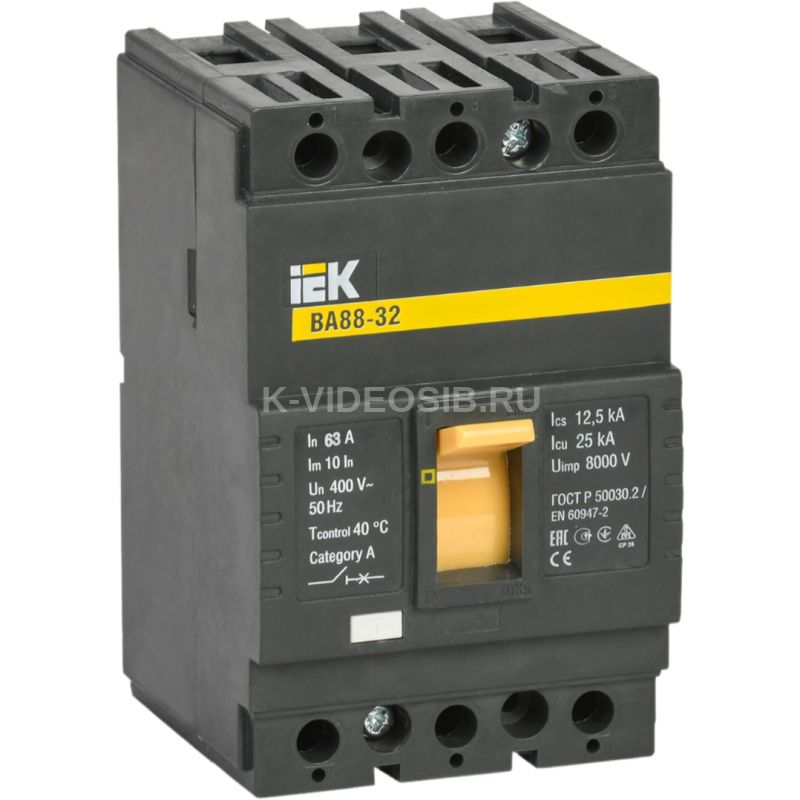

Выключатель автоматический ВА88-32 3Р 63А 25кА ИЭК.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
• При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Технические характеристики IEK SVA10-3-0063

Номин ток, А    63 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    25 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    76.0 Высота, мм    120.0 Глубина, мм    92.0 Наличие электронного расцепителя    Нет Тип элемента управления    Тумблер Кол-во вспомогат норм разомкнутых-НО конт    0 Номин импульсное выдерживаемое напряжение, кВ    8 Номин продолжительный ток Iu, А    63 Диап регул без заде сраб расцеп короткого замык, А    - С расцеплением под напряжением    Да Номин напряжение, В    400...400 Диапазон уставки тока расцепления, А    630 Подходит для монтажа на DIN-рейку    Да Номин раб наибольшая откл способность Ics, кА    12,5 Моторный привод - дополнительно    Да Степень защиты - IP    IP30 Конструкция прибора    Встраиваемое устройство расширения Кол-во вспомогат норм замкнутых-НЗ конт    0 Вид подключения главной электрич цепи    Прочее Климатическое исполнение    УХЛ3
