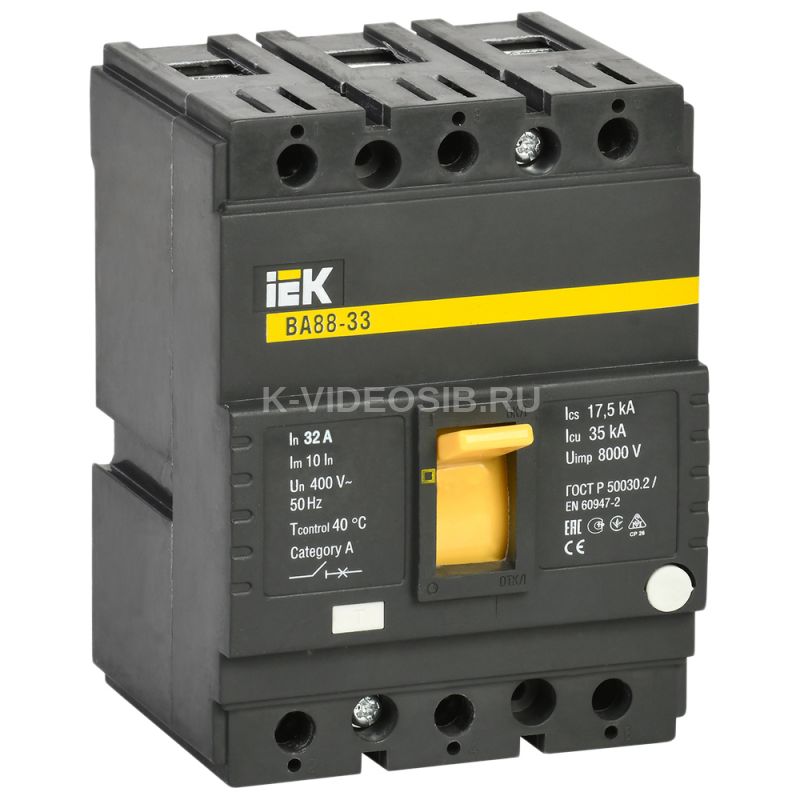

Описание IEK SVA20-3-0032

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
• При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Особенности конструкции

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.

Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.

Технические характеристики IEK SVA20-3-0032

Номин ток, А    32 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    IEK_V0000011 Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    90.0 Высота, мм    120.0 Глубина, мм    92.0 Номин импульсное выдерживаемое напряжение, кВ    8 Конструкция прибора    Встраиваемое устройство расширения Кол-во вспомогат норм замкнутых-НЗ конт    0 Номин раб наибольшая откл способность Ics, кА    17,5 Диапазон уставки тока расцепления, А    320 Наличие электронного расцепителя    Нет Подходит для монтажа на DIN-рейку    Да Кол-во вспомогат норм разомкнутых-НО конт    0 Климатическое исполнение    IEK_V0000009 Тип элемента управления    Тумблер С расцеплением под напряжением    Да Диап регул без заде сраб расцеп короткого замык, А    - Номин продолжительный ток Iu, А    32 Вид подключения главной электрич цепи    Прочее Степень защиты - IP    IP30 Номин напряжение, В    400...400 Моторный привод - дополнительно    Да
