Описание IEK SVA30-3-0080

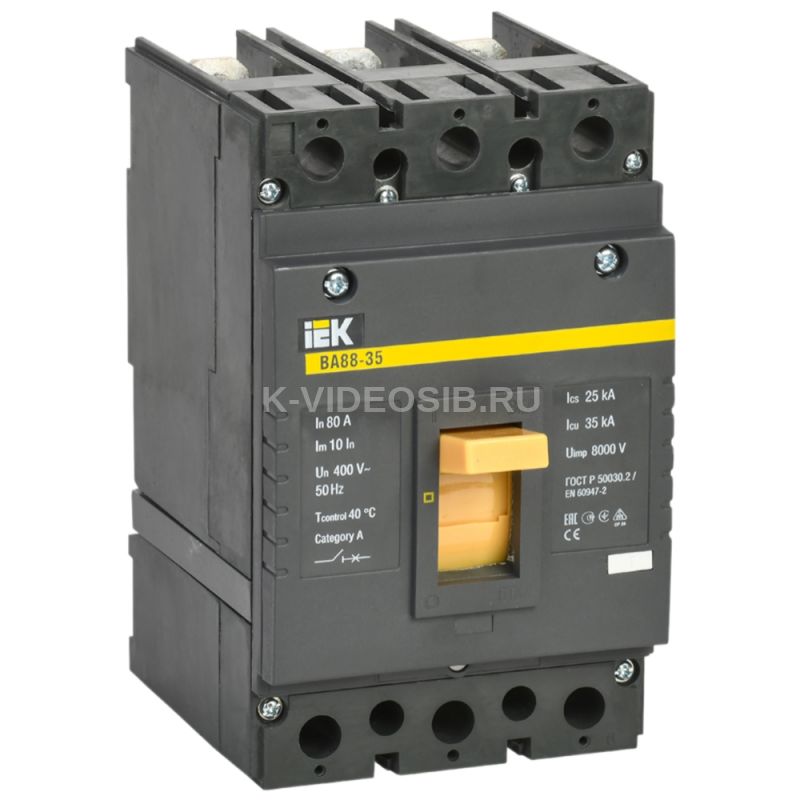

Выключатель автоматический ВА88-35 3Р 80А 35кА IEK.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

ПРЕИМУЩЕСТВА

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.

Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.

Технические характеристики IEK SVA30-3-0080

Номин ток, А    80 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    105.0 Высота, мм    170.0 Глубина, мм    135.0 Диапазон уставки тока расцепления, А    800 С расцеплением под напряжением    Да Степень защиты - IP    IP30 Номин импульсное выдерживаемое напряжение, кВ    8 Вид подключения главной электрич цепи    Прочее Климатическое исполнение    УХЛ3 Кол-во вспомогат норм разомкнутых-НО конт    0 Наличие электронного расцепителя    Нет Номин напряжение, В    400...400 Тип элемента управления    Тумблер Моторный привод - дополнительно    Да Номин продолжительный ток Iu, А    80 Номин раб наибольшая откл способность Ics, кА    25 Диап регул без заде сраб расцеп короткого замык, А    - Конструкция прибора    Встраиваемое устройство расширения Подходит для монтажа на DIN-рейку    Нет Кол-во вспомогат норм замкнутых-НЗ конт    0
