Описание IEK SVA30-3-0100

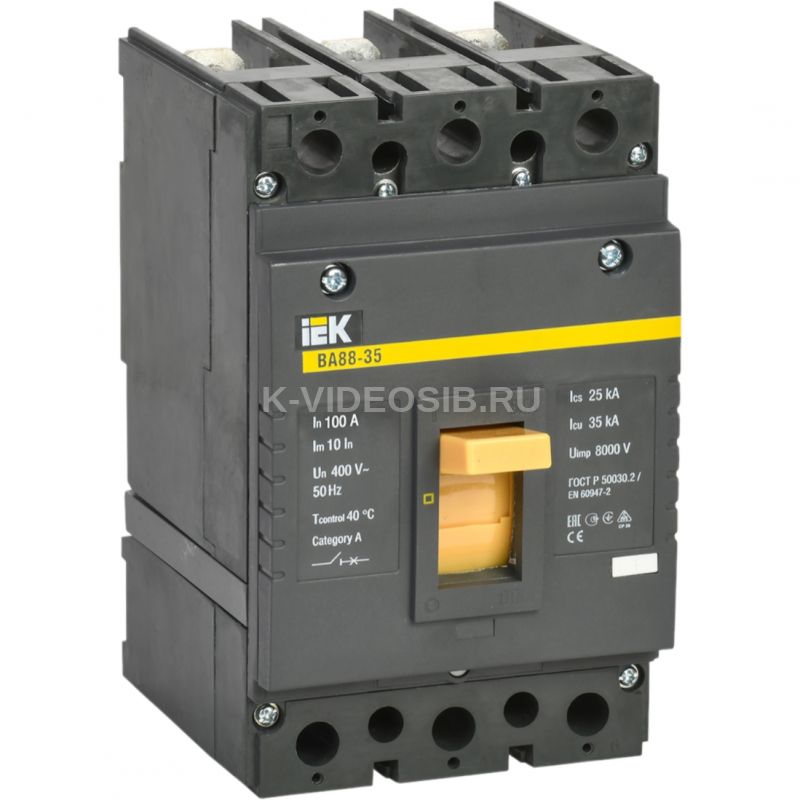

Выключатель автоматический ВА88-35 3Р 100А 35кА IEK.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

ПРЕИМУЩЕСТВА

• Простая самостоятельная установка дополнительных устройств:
• - аварийный контакт;
• - дополнительный контакт;
• - независимый расцепитель;
• - расцепитель минимального напряжения;
• - привод ручной поворотный;
• - электропривод;
• - втычная панель;
• - выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции

При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.

Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Технические характеристики IEK SVA30-3-0100

Номин ток, А    100 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Частота сети, Гц    50 Ширина, мм    105.0 Высота, мм    170.0 Глубина, мм    135.0 Климатическое исполнение    УХЛ3 Номин продолжительный ток Iu, А    100 Номин раб наибольшая откл способность Ics, кА    25 Диап регул без заде сраб расцеп короткого замык, А    - Кол-во вспомогат норм разомкнутых-НО конт    0 Степень защиты - IP    IP30 Наличие электронного расцепителя    Нет Номин импульсное выдерживаемое напряжение, кВ    8 С расцеплением под напряжением    Да Конструкция прибора    Встраиваемое устройство расширения Вид подключения главной электрич цепи    Прочее Кол-во вспомогат норм замкнутых-НЗ конт    0 Тип элемента управления    Тумблер Диапазон уставки тока расцепления, А    1000 Подходит для монтажа на DIN-рейку    Нет Моторный привод - дополнительно    Да Номин напряжение, В    400...400
