Описание IEK SVA30-3-0100-02

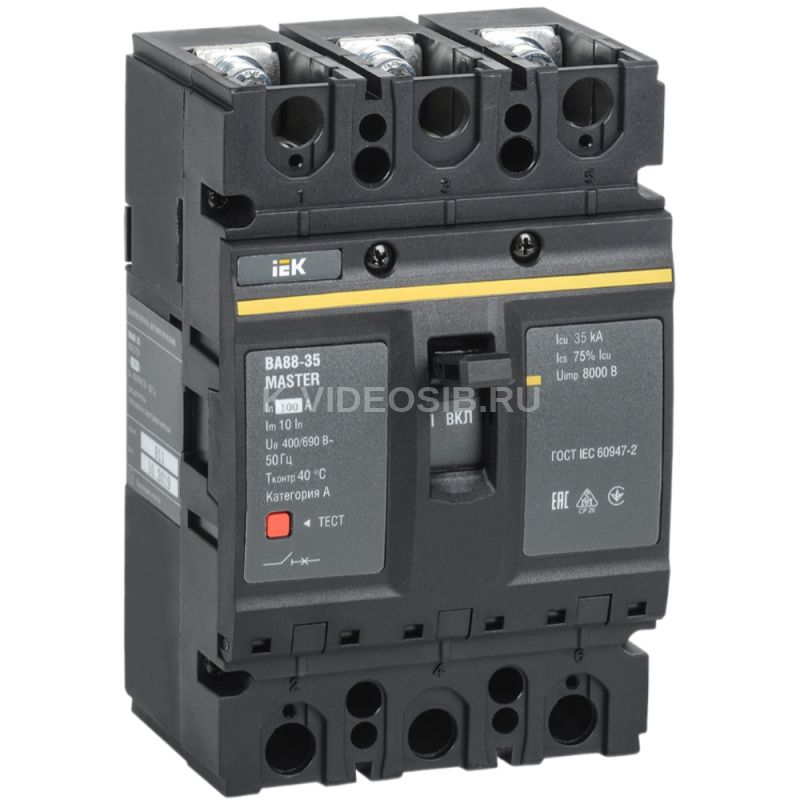

Выключатель автоматический ВА88-35 3Р 100А 35кА MASTER IEK.

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

ПРЕИМУЩЕСТВА

• Компактные размеры.
• Рабочее напряжение – до 690 В.
• Широкий ассортимент дополнительных устройств.
• Установка в любом положении (вертикально/горизонтально).
• Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
• Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
• Пополюсная настройка.

Особенности конструкции

Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов." height="223" src="https://cdn-02.iek.ru/imgproxy/u1_5Cyg38G7eDACnKfk7dPRUjKMqsqMV3zGWRL7-Dao/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2RiZmY3YzMyNzJhMGNjYzU4ZmM5NDMxNzdkOTU0YWNhMzVkMTFmYWE1MTU5ZjVkYTE5YzA5NTk4MTFhODRjMzEucG5n.avif" width="223" />

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.

Технические характеристики IEK SVA30-3-0100-02

Номин ток, А    100 Количество полюсов    3 Номин откл способность Icu при 400 В 50 Гц, кА    35 Исполнение    Стационарное Тип расцепителя    Тепловой, электромагнитный Номин раб напряжение, В    400...690 Тип изделия/компонента    Выключатель автоматический в литом корпусе Потери энергии, Вт    75.0 Температура эксплуатации, °C    -40...60 Кол-во вспомогат переключающих контактов    0 Моторный привод встроенный    Нет Тип подключения силовой электрич цепи    Винтовое соединение Комплексная защита от замыканий на землю    Нет Частота сети, Гц    50 Ширина, мм    107.0 Высота, мм    180.0 Глубина, мм    68.0 Кол-во вспомогат норм замкнутых-НЗ конт    0 С расцеплением под напряжением    Да Электр износостойкость, циклов    < 2000 Климатическое исполнение    УХЛ3 Номин напряжение, В    690...690 Номин напряжение изоляции Ui, В    800 Моторный привод - дополнительно    Да Диап регул без заде сраб расцеп короткого замык, А    - Мех износостойкость, циклов    < 7000 Наличие электронного расцепителя    Нет Уставка электромагнитного расцепителя Im, А    10 In Степень защиты зажимов IP    IP00 Режим работы    Продолжительный Номин раб наибольшая откл способность Ics, кА    26,25 Степень защиты - IP    IP30 Вес, кг    1.710 Уставка теплового расцепителя, А    100 Подходит для монтажа на DIN-рейку    Нет Относительная влажность воздуха    50% Конструкция прибора    Встраиваемое устройство расширения Высота над уровнем моря, м    < 2000 Номин продолжительный ток Iu, А    100 Тип элемента управления    Тумблер Диапазон уставки тока расцепления, А    1000 Номин импульсное выдерживаемое напряжение, кВ    8 Кол-во вспомогат норм разомкнутых-НО конт    0
